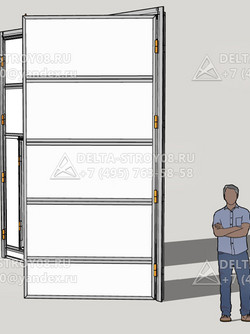

Автоматические распашные ворота АВР для научных центров

1. Электроника и система управления

• Блок управления: Микропроцессорный, в герметичном корпусе.
• Радиоуправление:
• Частота: 433 МГц (или 868 МГц).
• Количество брелоков: 2 шт. (в комплекте).
• Режимы работы:
• Открывание/закрывание с брелока/кнопки.
• Режим "Калитка" (открывание одной створки для прохода) — если поддерживается.
• Автоматическое закрывание по таймеру — если предусмотрено.
• Лампа сигнальная: Мигающая лампа 220В, 25Вт (для оповещения).

2. Система безопасности

• Фотоэлементы: Комплект (1 пара) на входе/выходе.
• Тип фотоэлементов: Инфракрасные, защита от защемления.
• Зона действия фотоэлементов: На высоте 500-600 мм от уровня земли.
• Режим реверса: Автоматическое изменение направления движения при обнаружении препятствия.
• Электрозамок (опция): Устанавливается при необходимости удержания створок.

Автоматические распашные ворота под ключ: комплекс работ — от обследования проема до сервисного обслуживания

Автоматические распашные ворота относятся к категории оборудования, эксплуатируемого в условиях открытой атмосферы: перепады температур, осадки, ветровые нагрузки и нестабильность электроснабжения являются штатными факторами. Корректно спроектированная и смонтированная система функционирует годами без вмешательства пользователя. Ошибки на любом этапе — от выбора столбов до настройки приводов — приводят к отказам в первый месяц эксплуатации. Представляем регламент работ, обеспечивающий надежность и долговечность.

Этап 1. Обследование проема и опорных конструкций

Ворота монтируются на опорные столбы, которые находятся в зоне ответственности заказчика или подрядчика, выполняющего строительные работы. Мы не возводим столбы, но предоставляем технические требования к ним, соблюдение которых гарантирует работоспособность автоматики.

Технические требования к опорным столбам:

• Материал исполнения: Металлические трубы, бетонные или кирпичные столбы с закладными элементами.
• Минимальные сечения:
• Металлические столбы — профильная труба сечением не менее 100х100 мм.
• Кирпичные/бетонные столбы — сечение не менее 380х380 мм.
• Закладные элементы: Для кирпичных столбов обязательна установка закладных (швеллер или толстостенная труба), связанных с арматурой фундамента.
• Геометрическая точность: Отклонение от вертикали не должно превышать 5 мм на 2 метра высоты. Превышение допуска ведет к нарушению работы петель и деформации каркаса.

При наличии существующих столбов проводится оценка их пригодности. При отсутствии опор предоставляются рекомендации по их устройству.

Этап 2. Выбор материала обшивки

Материал обшивки определяет внешний вид и ветровую нагрузку (парусность), что напрямую влияет на выбор приводов.

• Профилированный лист (профнастил):
• Толщина: для ограждений — 0,4–0,5 мм, для ворот — 0,5–0,7 мм.
• Крепление: кровельными саморезами с уплотнительной шайбой.
• Особенность: высокая парусность требует учета при расчете мощности приводов.
• Сэндвич-панели:
• Толщина: 40–60 мм, металл 0,5 мм, наполнитель — минеральная вата или пенополиуретан.
• Особенность: значительная масса требует усиленного каркаса и мощных петель.
• Применение: объекты, требующие теплоизоляции (гаражи, пристроенные к дому, отапливаемые помещения).

Этап 3. Классификация приводов

Выбор типа привода определяется геометрией проема, массой створок и условиями эксплуатации.

Линейные электромеханические приводы

• Принцип действия: Шток линейного актуатора выдвигается, толкая створку.
• Преимущества: Оптимальная стоимость, простой монтаж, высокая скорость открывания.
• Ограничения: Требуют ширины столба до 200–250 мм, шток находится в зоне видимости.
• Область применения: Частное домостроение, дачные участки, малые коммерческие объекты с весом створки до 600–800 кг.

Рычажные электромеханические приводы

• Принцип действия: Усилие передается через изогнутый рычаг.
• Преимущества: Применимы для широких столбов (от 300 мм), эстетичны (скрытый механизм).
• Ограничения: Более высокая стоимость, усложненный монтаж.
• Область применения: Ворота на кирпичных/каменных колоннах, дизайнерские решения, высокие створки.

Гидравлические приводы

• Принцип действия: Масляная гидравлика обеспечивает передачу усилия.
• Преимущества: Ресурс 20–30 лет, стабильная работа при низких температурах, максимальное усилие.
• Ограничения: Высокая стоимость, меньшая скорость по сравнению с электромеханикой.
• Область применения: Промышленные объекты, тяжелые створки (от 1000 кг), круглосуточная эксплуатация.

Этап 4. Расчет параметров привода

Усилие (крутящий момент)
Производители указывают номинальную нагрузку для идеальных условий. На практике требуется запас 30–50% для компенсации ветровой нагрузки, снега и естественного износа.

Интенсивность (ПВ%)

• 30% — до 30 циклов/сутки (дачи, частные дома).
• 50% — до 70 циклов/сутки (гостевые парковки, офисы).
• 75% и выше — свыше 150 циклов/сутки (автомойки, склады, производство).
  Превышение допустимой интенсивности ведет к перегреву и выходу привода из строя.
