Противопожарная дверь EI-45 ДПМО-4Птл для вентиляционных шахт

Материалы

• Дверная коробка: Изготовлена из стального холодногнутого профиля толщиной не менее 1.2-1.5 мм. Конструкция усиленная, может быть как с порогом, так и без него. Порог (при его наличии) для удобства эвакуации выполняется низким.
• Дверное полотно: Цельногнутый сварной коробчатый конструктив (рама) из стального листа толщиной не менее 1.0-1.2 мм. Внутреннее пространство заполнено негорючим теплоизоляционным материалом (например, базальтоволокнистые плиты высокой плотности с температурой применения до 900-1100°C).
• Уплотнители: По периметру притвора установлена терморасширяющаяся (интумисцентная) лента. При нагреве до ~150-200°C лента многократно увеличивается в объеме, герметизируя зазоры между полотном и коробкой.
• Остекление (опционально): Огнестойкое остекление из силикатного стекла или многослойного огнестойкого стекла, обеспечивающее предел огнестойкости не менее EI 45. Максимальная площадь остекления регламентируется техническими условиями на изделие (обычно не более 25% площади полотна).
• Фурнитура:
• Замки: Противопожарные замки с фиксацией в закрытом положении, устойчивые к термическим воздействиям.
• Петли: Стальные шариковые противопожарные петли (не менее 2-х штук на дверь), выдерживающие вес полотна и не деформирующиеся под воздействием высоких температур.
• Ручки: Нажимные или стационарные («Антипаника»), изготовленные из материалов, не нагревающихся при кратковременном контакте.
• Отделка: Стальные поверхности обработаны грунтовкой и окрашены порошковыми красками, устойчивыми к воздействию окружающей среды. Цвет по согласованию с заказчиком (стандартно — белый, серый, коричневый).

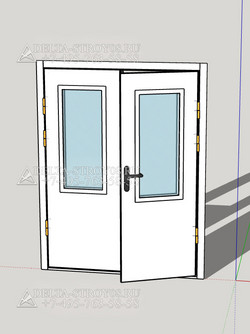

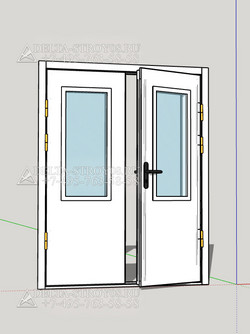

Двупольная противопожарная дверь EI-45

1. Общие сведения и назначение

• Наименование: Двупольная стальная противопожарная дверь
• Назначение: Установка в противопожарных преградах (стенах, перегородках) для обеспечения безопасной эвакуации людей, локализации очага пожара в течение 45 минут, защиты материальных ценностей и путей распространения огня и дыма. Типичное применение: выходы на лестничные клетки, коридоры, технические помещения, серверные, архивы и т.д.

2. Конструкция дверного полотна

• Материал: Холодногнутая стальной лист толщиной 1.2 - 1.5 мм.
• Конструкция: Цельносварная рамочная конструкция из стального профиля (замкнутого контура). Внутреннее пространство заполнено огнестойким базальтовым волокном высокой плотности (негорючий материал НГ). Этот наполнитель обеспечивает основную теплоизоляцию и предотвращает прогрев двери.
• Ребра жесткости: Вертикальные и горизонтальные ребра жесткости внутри полотна для обеспечения геометрической стабильности и предотвращения деформации под воздействием высоких температур.
• Толщина полотна: Обычно составляет 45-50 мм.
• Отделка (варианты):
• Стандартная: Грунтовка и покраска порошковыми красками в цветах по каталогу RAL (например, RAL 9016, RAL 9005).
• Декоративная: Возможна отделка под дерево (пленка с классом пожарной опасности КМ2), панелями МДФ, нержавеющей сталью или другими материалами, не снижающими предел огнестойкости.

3. Конструкция дверной коробки (рамы)

• Материал: Стальной гнутый профиль коробчатого сечения (замкнутый контур).
• Конфигурация: Усиленная, предназначенная для установки в проемы из различных материалов (кирпич, бетон, пеноблок).
• Уплотнители: По периметру притвора установлена терморасширяющаяся (интумнесцентная) лента. При температуре около 200°C она многократно увеличивается в объеме, герметично заполняя зазоры между полотном и коробкой, блокируя проникновение дыма и пламени.
• Дополнительно: Может быть установлен стандартный уплотнитель по периметру для улучшения звукоизоляции и защиты от сквозняков в обычном режиме.

4. Фурнитура и комплектующие

• Замковая система:
• Основной замок: Противопожарный цилиндровый или сувальдный замок с защелкой.
• Верхний и нижний замки: Дверь оснащается вертикальными ригелями (штанговым фиксатором). При закрытии двери ригели автоматически (или вручную) выдвигаются в направляющие в коробке сверху и снизу, что предотвращает деформацию и перекос полотна под воздействием огня.
• Петли: Стальные противопожарные петли шарикового типа (или на подшипниках), не менее 3-х петель на каждое полотно. Петли рассчитаны на вес двери и не разрушаются при высоких температурах.
• Ручки: Нажимные или стационарные (скобы), изготовленные из стали или алюминия.
• Приспособление для самозакрывания: Дверь в обязательном порядке оснащается доводчиком, обеспечивающим плотное и автоматическое закрытие двери после открывания. Доводчик должен иметь регулируемую скорость закрывания и мощность, соответствующую весу двери.
• Люк для визуального осмотра (опция): Возможна установка огнестойкого остекления из прозрачного огнестойкого стекла (тип EI) с металлической рамой. Размер остекления ограничен и должен соответствовать классу EI-45.

5. Особенности двупольной конструкции

• Активное и пассивное полотна: В двупольной двери одно полотно является активным (рабочим), а второе — пассивным (ответным).
• Активное полотно: Открывается первым, на нем устанавливается основная замковая система и ручка.
• Пассивное полотно: Закрывается вторым и фиксируется в коробке с помощью верховодов (верхних ригелей) и штифтов (внизу). В закрытом положении оно фиксируется запорной планкой (шпингалетом) со стороны активного полотна.
• Синхронизатор (координатор) полотен (опция): Для правильной последовательности закрытия створок может устанавливаться механический координатор. Он обеспечивает, чтобы сначала закрывалось пассивное полотно, а затем активное, что гарантирует правильное срабатывание замков и плотный притвор.

6. Монтаж и эксплуатация

• Монтаж: Должен производиться квалифицированными специалистами строго в соответствии с проектом и инструкцией производителя. Крепление коробки к стене осуществляется анкерными болтами через монтажные отверстия. Зазоры между коробкой и стеной заполняются огнестойкой монтажной пеной (с пределом огнестойкости не ниже EI-45).
• Эксплуатация: Не допускается самостоятельная установка дополнительной фурнитуры, снятие доводчика, установка упоров, препятствующих закрыванию. Все элементы фурнитуры должны быть сертифицированы для использования в противопожарных дверях.

Двупольная противопожарная дверь EI-45 — это сложная инженерная система, где каждый элемент (от толщины стали и типа наполнителя до конструкции замков и уплотнителей) работает для достижения одной цели: сдержать огонь и дым в течение 45 минут, что является критически важным для спасения жизней и имущества.
