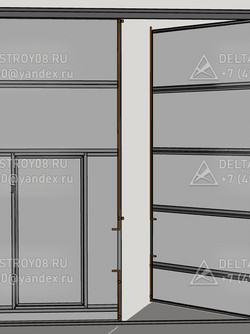

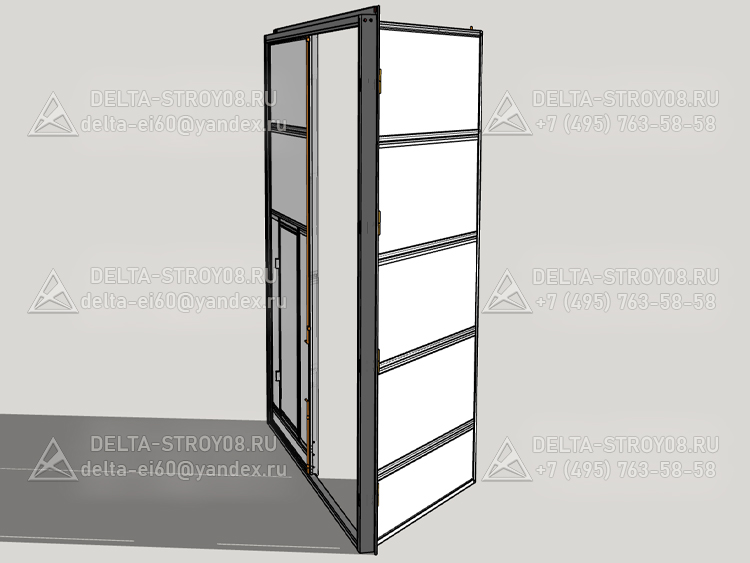

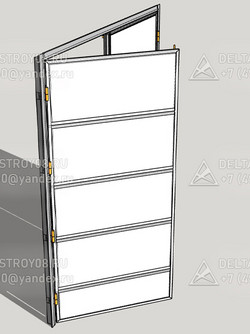

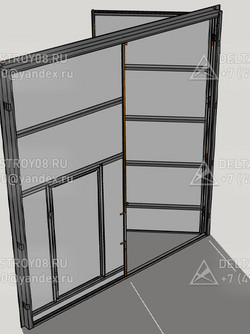

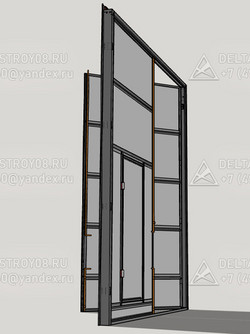

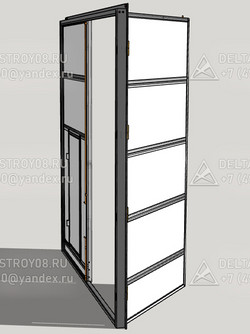

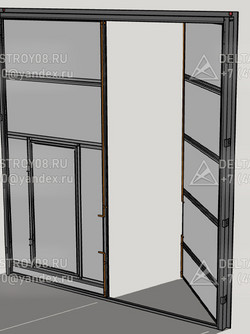

Противопожарные ворота ПВ для трамвайных депо

Условия монтажа и эксплуатации

• Проем: Должен быть выполнен в стене с требуемым классом огнестойкости. Допустимые отклонения по геометрии проема – не более ±5 мм.
• Притолока и пристенки: Требуется свободное пространство над проемом (не менее 350-600 мм) и по бокам (не менее 200 мм) для монтажа направляющих и механизмов.
• Электроснабжение: Требуется подвод силовой линии 220/380В к месту установки блока управления и линии управления 24В от щита пожарной автоматики.
• Обслуживание: Обязательны планово-предупредительные осмотры и техническое обслуживание не реже 2 раз в год, включая проверку работоспособности автоматического закрывания по сигналу «Пожар».

Комплектность и документация

Базовая комплектация включает:

1. Секционное полотно в сборе со встроенной калиткой.
2. Комплект направляющих и креплений.
3. Торсионный вал с пружинами в сборе.
4. Электропривод с блоком управления.
5. Комплект противопожарной фурнитуры для калитки.
6. Комплект монтажный.

Обязательная документация:

• Паспорт технического устройства (изделия).
• Руководство по монтажу, эксплуатации и обслуживанию.
• Сертификат пожарной безопасности РФ.
• Копия Протокола огневых испытаний.
• Электрическая схема подключения.

Противопожарные ворота: конструкция, назначение и применение

Противопожарные ворота — это строительные конструкции, предназначенные для установки в проемах противопожарных преград (стен, перегородок). Их основная функция — предотвратить распространение пожара, высокой температуры и дыма из одного помещения в другое в течение определенного нормативами времени. Это позволяет организовать безопасную эвакуацию людей, ограничить площадь возгорания и снизить материальный ущерб.

Конструкция и материалы

Ворота представляют собой сложное изделие, каждый элемент которого обеспечивает общую огнестойкость.

1. Полотно. Изготавливается по сэндвич-технологии. Внешние обшивки выполняются из холоднокатаной стального листа толщиной от 0,8 до 1,5 мм. Внутреннее пространство заполняется негорючим теплоизоляционным материалом — минеральной (базальтовой) ватой высокой плотности. Эта конструкция обеспечивает как механическую прочность, так и требуемый предел теплоизолирующей способности.
2. Рама (коробка). Выполняется из стального профиля. Конструкция рамы рассчитана на жесткое крепление в строительный проем с помощью анкеров и на восприятие веса полотна в условиях высоких температур.
3. Фурнитура и комплектующие.
• Петли: Усиленные стальные, рассчитанные на частые циклы открывания-закрывания и вес полотна.
• Уплотнения: По периметру притвора устанавливаются два контура уплотнений. Первый — обтюрационный, из термостойкой резины, для плотного прилегания. Второй — противопожарный, из интрумесцентной ленты, которая при нагреве свыше 150-200°C расширяется, герметизируя зазоры и препятствуя проникновению дыма.
• Запорные устройства: Огнестойкие замки, задвижки, шпингалеты.
• Доводчики: Устройства для автоматического возврата распашных ворот в закрытое положение. Для автоматического срабатывания при пожаре могут комплектоваться терморазмыкающим элементом (плавкой вставкой).

Классификация и основные параметры

• Предел огнестойкости. Главный параметр, определяемый по результатам натурных испытаний. Обозначается как EI с цифрой, указывающей время в минутах.
• E — потеря целостности (появление сквозных трещин, отверстий).
• I — потеря теплоизолирующей способности (нагрев необогреваемой поверхности выше предельной температуры).
• Стандартные типоразмеры: EI 15, EI 30, EI 45, EI 60, EI 90.
• Типы по способу открывания:
• Распашные. Классический двустворчатый или одностворчатый вариант. Могут иметь встроенную калитку.
• Откатные (сдвижные). Полотно перемещается параллельно стене вдоль направляющей. Применяются там, где невозможно или нежелательно использование пространства перед проемом.
• Подъемно-секционные и подъемно-поворотные. Полотно поднимается вверх, под потолок. Оптимальны для гаражей, производственных и складских помещений.
• Роллетные (рулонные). Полотно из стальных ламелей наматывается на вал. Используются для защиты проемов с ограниченным притвором по бокам (окна, технологические проемы).
• Тип привода:
• С ручным управлением (с доводчиком или без).
• С электромеханическим приводом для автоматического и дистанционного управления. Имеют обязательную систему ручной разблокировки и, как правило, резервное питание.

Области применения

Ворота устанавливаются в проемах противопожарных преград для разделения здания на отсеки:

• Между производственными цехами и складскими помещениями.
• В стенах и перекрытиях подземных и многоэтажных паркингов.
• Для изоляции помещений с повышенной пожарной опасностью (трансформаторные, щитовые, котельные, склады ЛВЖ).
• В качестве наружных ворот пожарных депо и ангаров.
• На путях эвакуации в соответствии с требованиями нормативных документов.

Нормативные требования и сертификация

В Российской Федерации противопожарные ворота подлежат обязательной сертификации. Их производство, характеристики и монтаж регламентируются:

• Федеральным законом № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».
• ГОСТ Р 53307-2009 (испытания на огнестойкость).

Каждое изделие или типовая конструкция должны иметь Сертификат соответствия требованиям пожарной безопасности, выданный аккредитованной испытательной лабораторией.
