Противопожарные ворота ПВ для машинных залов

1. Общее описание и назначение

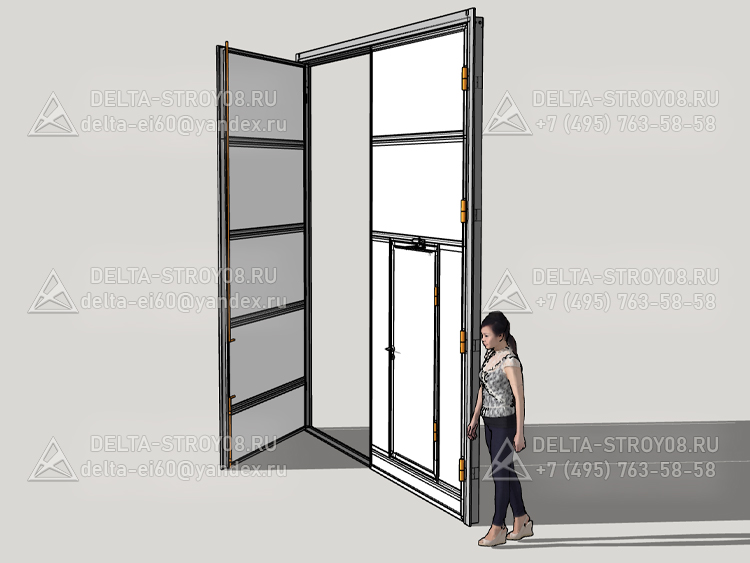

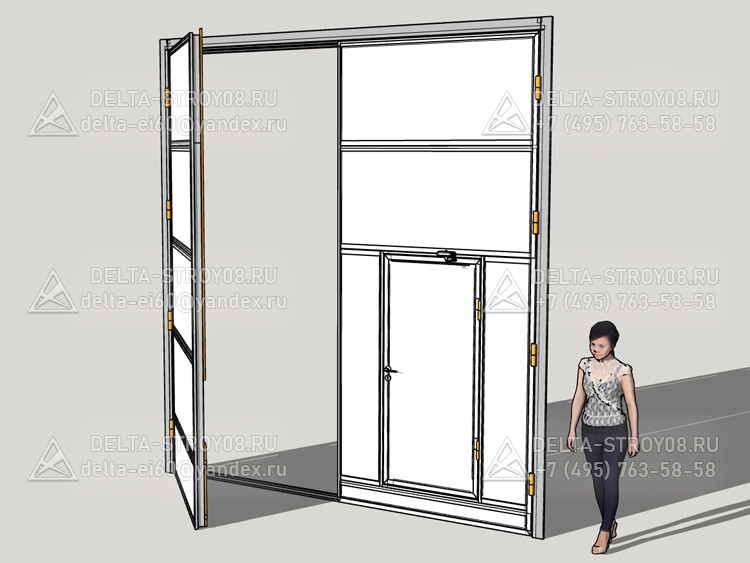

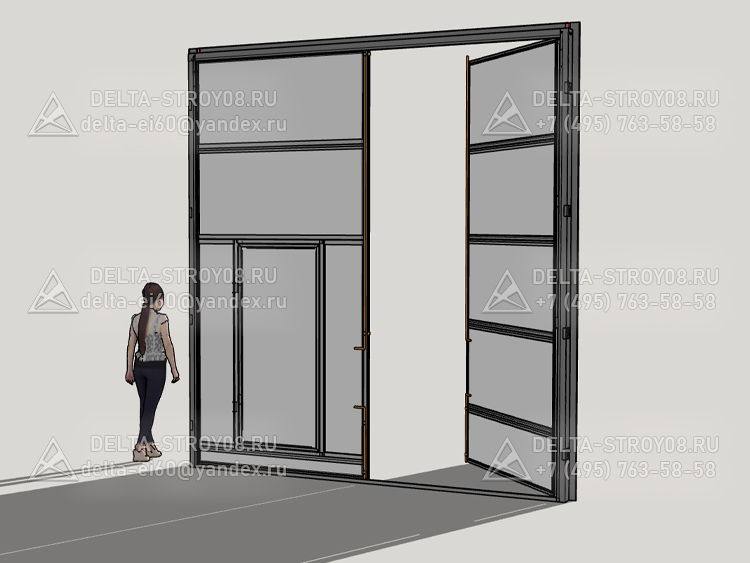

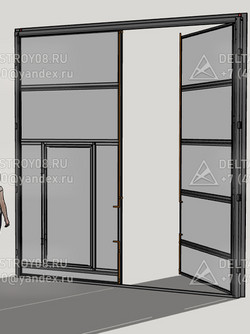

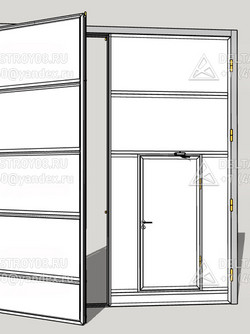

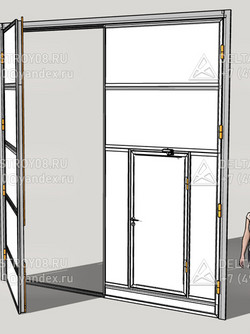

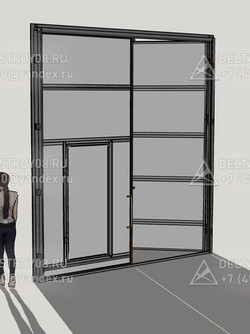

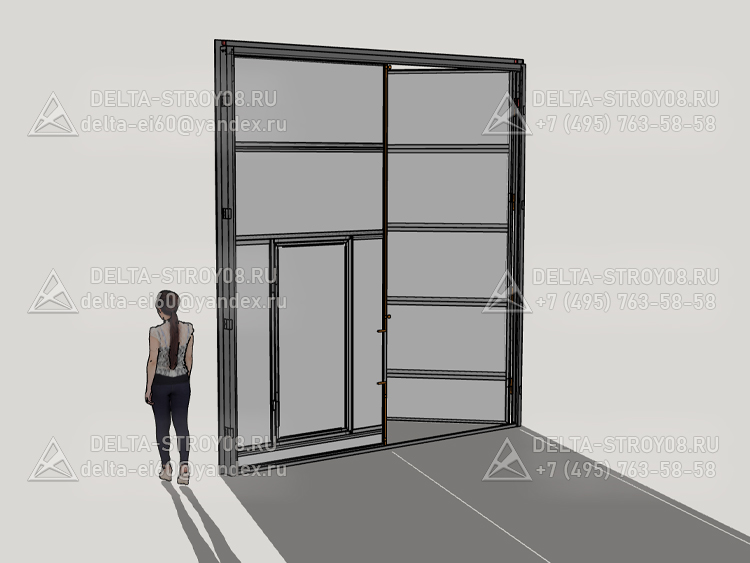

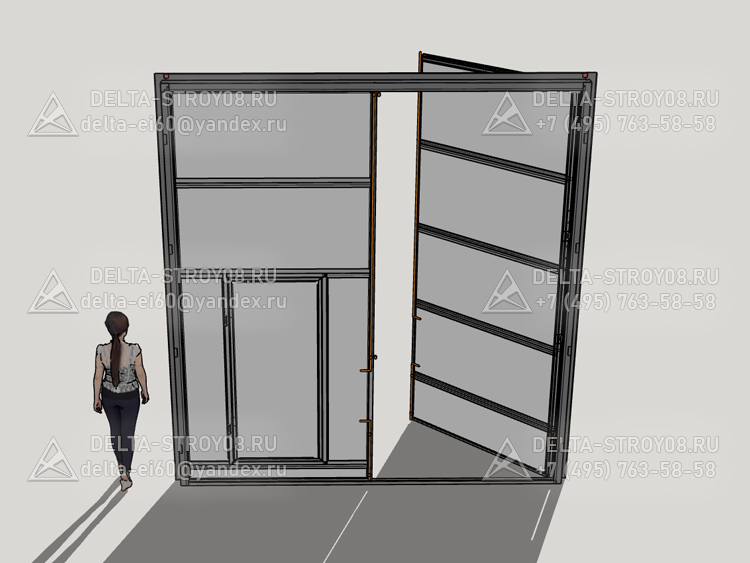

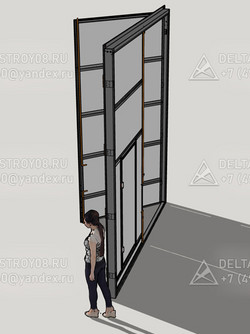

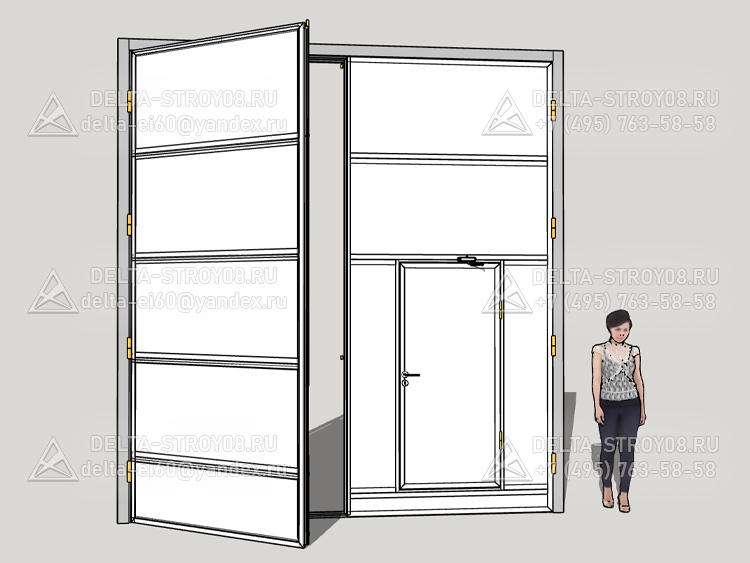

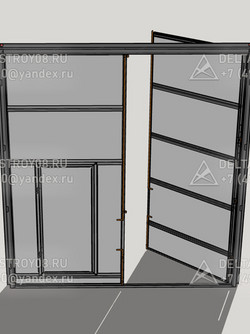

Наименование изделия: Противопожарные стальные распашные двупольные ворота с интегрированной распашной противопожарной калиткой.
Основное назначение: Устройство противопожарного преграждения в стенах, перегородках и тамбур-шлюзах зданий и сооружений для предотвращения распространения пожара, дыма и высоких температур. Обеспечение эвакуации людей и проезда техники.
Регламентирующие документы: Изготовлены в соответствии с требованиями:

• Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».
• ГОСТ Р 53307-2009 «Конструкции строительные. Противопожарные двери и ворота. Метод испытаний на огнестойкость».
• Сертифицированы по Протоколу испытаний.

2. Классификационные признаки и огнестойкость

Класс огнестойкости (предел огнестойкости):

• E 60 (EI 60): Потеря целостности (E) и теплоизолирующей способности (I) в течение не менее 60 минут.
• E 90 (EI 90): Потеря целостности (E) и теплоизолирующей способности (I) в течение не менее 90 минут.
• Тип исполнения «S» (дымогазонепроницаемость): Исполнение с дополнительным контуром уплотнения, препятствующим проникновению дыма при температуре до 200°C.

Тип заполнения дверного проема: Глухое, со смотровым огнестойким остеклением (опционально).
Тип управления: Ручное (механическое) или автоматическое (приводное) с возвратом в закрытое положение по сигналу системы пожарной автоматики.

Противопожарные ворота: Техническое решение для защиты имущества и людей

Противопожарные ворота представляют собой специализированную строительную конструкцию, предназначенную для заполнения проемов в противопожарных преградах (стенах и перекрытиях). Их основная функция — обеспечить необходимую степень огнестойкости проема, что позволяет сдерживать распространение пожара, высоких температур и дымовых газов из одного помещения в другое в течение строго определенного нормативами времени.

Конструктивные особенности и материалы

Конструкция ворот спроектирована для сохранения работоспособности в условиях пожара:

• Каркас: Изготавливается из холодногнутого или горячекатаного стального профиля. Он обеспечивает жесткость и форму всей конструкции.
• Заполнение полотна: Внутренняя полость заполняется негорючими теплоизолирующими материалами. Чаще всего применяется каменная (базальтовая) вата высокой плотности, реже — вермикулитовые или перлитовые плиты. Этот слой отвечает за выполнение требования по теплоизоляции.
• Обшивка: С обеих сторон каркас обшивается стальным листом толщиной, как правило, от 0,7 мм. Лист защищает утеплитель и обеспечивает общую целостность полотна. Покрытие — цинкование или порошковая окраска — защищает от коррозии.
• Уплотнители: Ключевой элемент для защиты от дыма. По периметру коробки и/или полотна устанавливаются два контура уплотнений:
1. Постоянный резиновый или силиконовый профиль для герметизации в обычном состоянии.
2. Терморасширяющаяся (интумесцентная) лента или шнур, которая при нагревании до 150-250°C многократно увеличивается в объеме, надежно герметизируя зазоры, образовавшиеся от тепловой деформации.
• Фурнитура: Петли, замки, ручки подбираются с учетом термических нагрузок и рассчитаны на работу в условиях высоких температур.

Классификация по пределу огнестойкости

Это главный параметр, определяющий область применения ворот. Он указывается в минутах и обозначается маркировкой EI. Буква «E» означает потерю целостности (появление трещин, отверстий), «I» — потерю теплоизолирующей способности (прогрев до критической температуры).

• EI 15, EI 30: Для проемов в противопожарных перегородках внутри этажа (например, для отделения офисных помещений от коридоров).
• EI 45, EI 60: Наиболее распространенный класс для ворот в стенах, разделяющих пожарные отсеки здания, а также для въездов в гаражи, склады, производственные цеха.
• EI 90: Применяются для проемов в противопожарных стенах и перекрытиях зданий повышенной этажности, в особо ответственных помещениях (серверные, архивы, трансформаторные подстанции).

Управление и приводы

• Ручное управление: Створки ворот приводятся в движение физическим усилием. Как правило, оснащаются механизмом плавного закрывания. Требуют постоянного контроля за тем, чтобы проем не был загроможден.
• Автоматическое (электрическое) управление: Ворота оснащаются электромеханическим приводом. Управление осуществляется с настенных кнопок, дистанционных пультов или автоматических систем.
• Важная функция: Автоматические ворота могут быть интегрированы в систему пожарной сигнализации (СПС) или систему управления эвакуацией (СОУЭ). При получении сигнала «ПОЖАР» с датчиков или пульта, ворота в автоматическом режиме закрываются, блокируя очаг возгорания.

Стандартные типы конструкций

• Секционные: Полотно состоит из соединенных шарнирно горизонтальных секций. При открывании перемещаются по направляющим под перекрытие. Оптимальны для проемов, где важно сэкономить пространство перед воротами.
• Распашные: Одно- или двухстворчатая конструкция. Классический и надежный вариант для въездов, технических проемов. Требуют свободного пространства для раскрытия створок.
• Откатные: Цельное полотно сдвигается в сторону вдоль стены. Используются при невозможности установки других типов из-за архитектурных особенностей здания (отсутствие места под потолком для секционных или перед проемом для распашных).

Выбор и монтаж

Подбор конкретной модели противопожарных ворот осуществляется на основе строительного проекта, в котором указаны требуемые пределы огнестойкости проемов. Крайне важно, чтобы монтаж выполнялся лицензированной организацией в строгом соответствии с технической документацией изготовителя и проектом. От качества монтажа напрямую зависит, будут ли ворота выполнять свою функцию в экстремальной ситуации.
