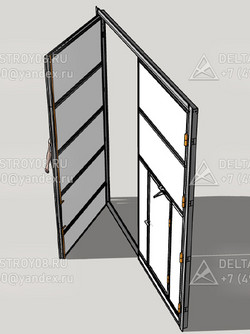

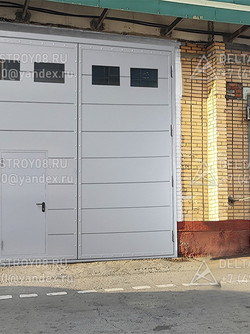

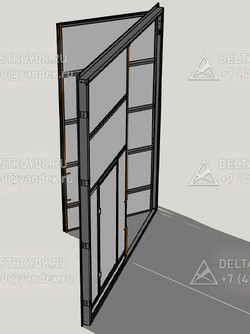

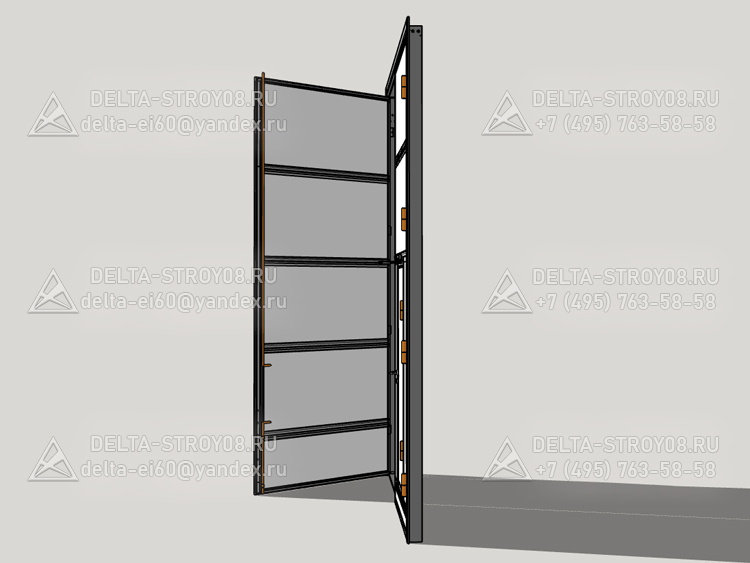

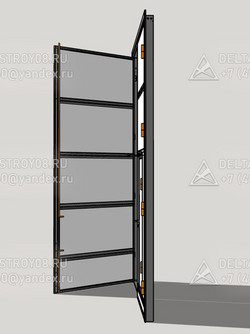

Противопожарные ворота ПВ для паромных терминалов

Полотно (секции):

• Наружные обшивки: Листовая сталь толщиной 0.7 мм с полимерным покрытием (полиэстер, пурал). Цвет по каталогу RAL.
• Внутренний наполнитель: Жесткие плиты из минеральной (базальтовой) ваты плотностью не менее 120 кг/м³. Коэффициент теплопроводности λ ≤ 0.04 Вт/(м·К). Материал сертифицирован как негорючий (НГ).
• Соединение секций: Петлевое соединение с использованием огнестойких вставок из специальных материалов, предотвращающих передачу тепла по металлическим частям.
• Торцевые крышки: Алюминиевые или стальные оцинкованные профили.

Система направляющих и противовесов:

• Направляющие: Гнутые стальные профили из оцинкованной стали толщиной 2.0-3.0 мм. Включают вертикальные, горизонтальные и загибочные элементы.
• Пружинный механизм (балансировка): Набор торсионных пружин в защитном кожухе на валу, подобранных для компенсации веса полотна.
• Система безопасности: Аварийные фиксаторы, предотвращающие падение полотна при обрыве пружин.

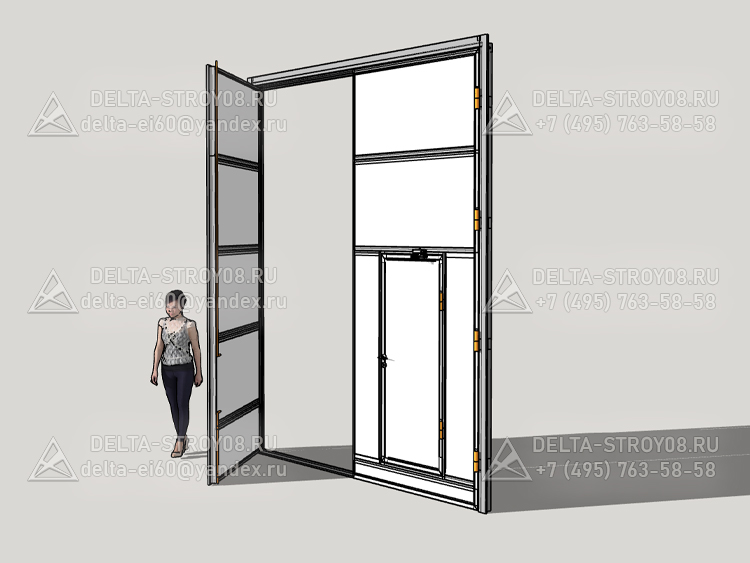

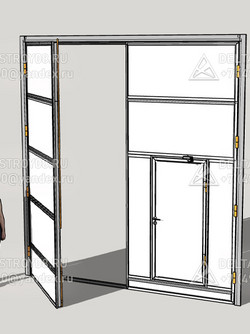

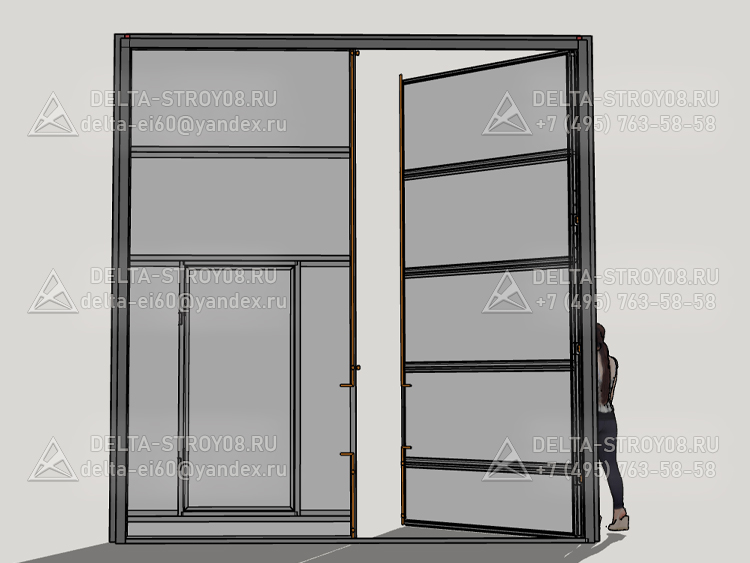

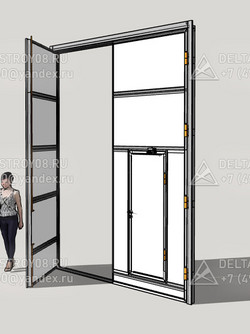

Встроенная противопожарная калитка:

• Каркас: Стальной профиль, интегрированный в конструкцию секции.
• Полотно: Аналогично основной панели – сталь + минераловатный заполнитель.
• Фурнитура: Противопожарные петли (3 шт.), замок сувальдный противопожарный с системой «Антипаника» (изнутри открывается поворотом ручки). Уплотнительный контур по периметру.

Противопожарные ворота

1. Определение и назначение

Противопожарные ворота — это специализированные инженерные конструкции, устанавливаемые в проемах противопожарных преград (стен, перегородок, перекрытий). Их ключевая задача — локализовать и сдержать распространение пожара, высоких температур и токсичных продуктов горения (дыма) в течение строго нормируемого времени. Это позволяет:

• Эвакуировать людей из здания.
• Обеспечить безопасный доступ пожарным подразделениям.
• Предотвратить распространение огня между помещениями, зданиями, секциями (пожарными отсеками).
• Минимизировать материальный ущерб, ограничивая зону пожара.

2. Ключевые характеристики и классификация

• Тип полотна:
• Распашные (двустворчатые или одностворчатые): Классический вариант. Могут быть с порогом или без. Порог повышает огнестойкость, но требует внимания при транспортировке.
• Откатные (сдвижные): Экономят пространство перед воротами, так как полотно отъезжает в сторону параллельно стене. Требуют места вдоль стены и надежной верхней или нижней направляющей.
• Подъемно-секционные и подъемно-поворотные: Используются там, где важно максимально использовать пространство перед проемом (гаражи, склады, промышленные цеха). Полотно поднимается под потолок.
• Роллетные (рулонные): Решетчатые или сплошные. Используются для защиты ниш, окон, проемов с ограниченным пространством. В опущенном состоянии обеспечивают защиту.
• Материалы изготовления:
• Сталь: Наиболее распространенный материал. Листы холоднокатаной стали (обычно 0.8-1.5 мм) формируют сэндвич-панель с негорючим утеплителем внутри (минеральная вата высокой плотности, базальтовое волокно). Обеспечивает прочность, долговечность и высокий предел огнестойкости.
• Алюминий: Используется для легких конструкций или в агрессивных средах. Часто в комбинации с огнестойким остеклением.
• Огнестойкое остекление: Вместо глухих панелей в полотно встраиваются противопожарные стеклопакеты или стеклоблоки с классами огнестойкости (E, EI, EW). Позволяют создать светопрозрачные ворота для контроля и визуального доступа.
• Тип привода и управления:
• Ручное управление: Открываются и закрываются вручную. Обязательно должны быть оснащены доводчиками для автоматического возврата в закрытое положение.
• Автоматическое управление (с электроприводом): Управляются кнопкой, ключом, от системы пожарной сигнализации (АПС) или системы дымоудаления (СДУ). При срабатывании АПС автоматически закрываются. Обязательно имеют резервный источник питания (АКБ) и ручной механизм разблокировки.
• Дополнительное оборудование и функции:
• Автоматический доводчик: Обязательный элемент для ручных ворот. Плавно возвращает створку в закрытое положение.
• Тепловой замок (фузельный элемент): Устанавливается на распашных воротах с доводчиком. При повышении температуры до ~70°C расплавляется, освобождая механизм, и доводчик автоматически закрывает ворота.
• Противодымный контур: Специальные уплотнения по периметру (интрумесцентные ленты), которые при нагревании расширяются, герметизируя зазоры и препятствуя проникновению дыма.

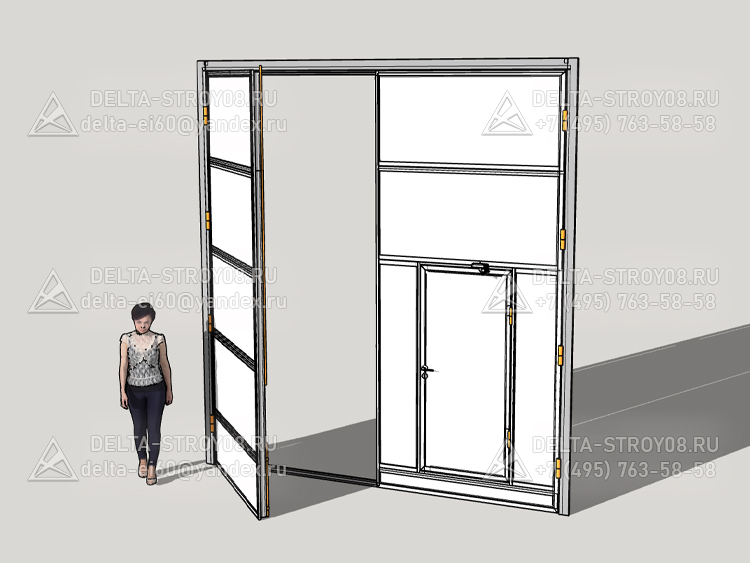

• Люк-калитка: Встроенная дверь в полотне больших ворот для прохода людей без открытия основных створок.
• Запорная фурнитура: Огнестойкие замки, ручки, задвижки.

3. Конструктивные особенности

Противопожарные ворота — это система, где важен каждый элемент:

• Рама (коробка): Изготавливается из профильной стали, жестко крепится в проем анкерами. Является основой для навески полотна.
• Полотно: Многослойная конструкция («сэндвич»): внешние стальные листы + негорючий теплоизоляционный сердечник.
• Уплотнения: Резиновые или полимерные по контуру для плотного прилегания. Противодымные — интрумесцентные.
• Фурнитура: Петли, замки, доводчики, рассчитанные на интенсивное использование и высокие температуры.

4. Места установки и применения

• Проемы в противопожарных стенах и перегородках между:
• Цехами, производственными зонами.
• Складскими помещениями.
• Паркингами и подземными гаражами.
• Техническими этажами, машинными отделениями.
• Торговыми центрами и офисными зданиями (для отделения атриумов, переходов).
• Выходы на чердаки, кровлю, эвакуационные выходы (с соответствующими требованиями к легкости открывания).
• Проемы для транспорта и техники в пожарных депо, ангарах, промышленных объектах.

5. Нормативная база (в РФ)

Проектирование, производство, монтаж и обслуживание строго регламентируются:

• Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».
• ГОСТ Р 53307-2009 «Конструкции строительные. Противопожарные двери и ворота. Метод испытаний на огнестойкость».
• Обязательно наличие Сертификата соответствия (Пожарного сертификата) на конкретную модель ворот, выданного аккредитованной лабораторией после натурных огневых испытаний.

Противопожарные ворота — это не просто «железные ворота», а сложная инженерная система пассивной огнезащиты, каждый компонент которой (материал, фурнитура, уплотнения) работает на достижение нормируемого предела огнестойкости. Их правильный выбор по классу EI, типу привода и конструкции, профессиональный монтаж и регулярное обслуживание — критически важные элементы безопасности любого промышленного, коммерческого или общественного здания.
