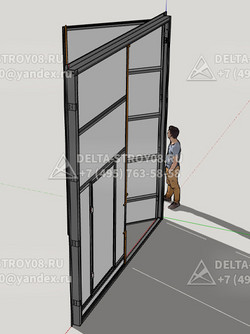

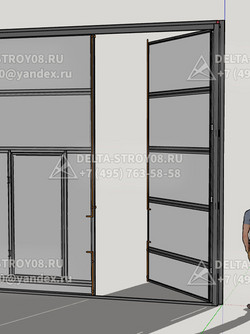

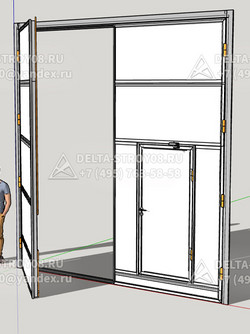

Распашные ворота 3 метра ВРМ для ювелирных мастерских

1. Геометрические параметры и конструкция

• Количество створок: 2 (две).
• Ширина одной створки: 1 500 мм (1,5 м).
• Схема открывания: Наружу (с участка на улицу) — стандарт для экономии места во дворе.
• Конструкция каркаса:
• Материал: Профильная труба стальная.
• Сечение рамы (несущий контур): 60x40 мм, стенка 2 мм.
• Сечение внутренних ребер жесткости (заполнение): 40x20 мм, стенка 2 мм.
• Форма: Прямоугольная, с Z-образными диагональными раскосами от верхнего угла петель к нижнему углу замка (для жесткости).

2. Материал обшивки (заполнения)

• Тип: Профнастил кровельный/стеновой.
• Марка профнастила: МП-20 (или С-20). Выбран за универсальность: выглядит аккуратно, имеет хорошую жесткость (не "играет" на ветру).
• Цвет покрытия (RAL): RAL 6005 (зеленый мох). Классический выбор для заборов, немаркий, гармонирует с деревьями.
• Крепление: Кровельные саморезы с резиновой прокладкой (в цвет профлиста) в каждую волну по краям и в шахматном порядке внутри.

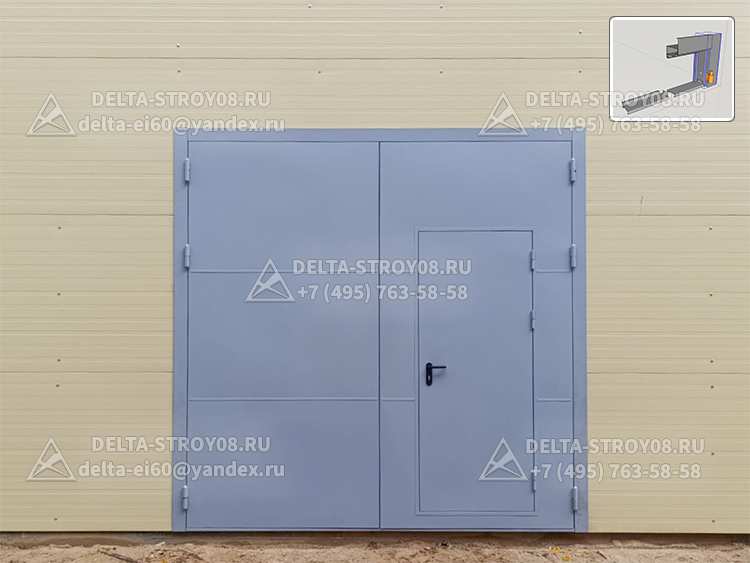

Распашные ворота с калиткой для проема 3 метра: Инженерное решение для ограниченного пространства

1. Введение:
При обустройстве въездной группы стандартной шириной 3 метра перед проектировщиком встает дилемма: как совместить потребности транспорта и пешеходов, не расширяя пятно застройки? Установка отдельной калитки требует дополнительного места на фасаде либо «съедает» полезную ширину проезда, создавая узкое горлышко для маневрирования техники.

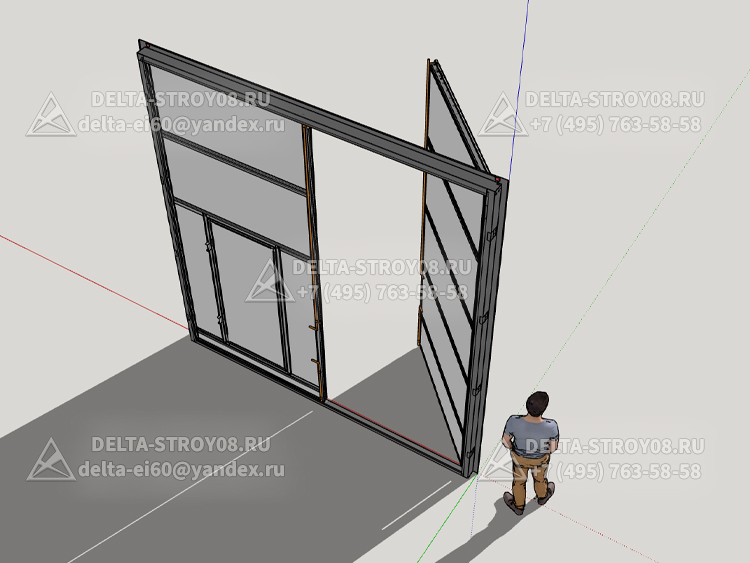

2. Конструктивный анализ и принцип работы ворот шириной 3 метра

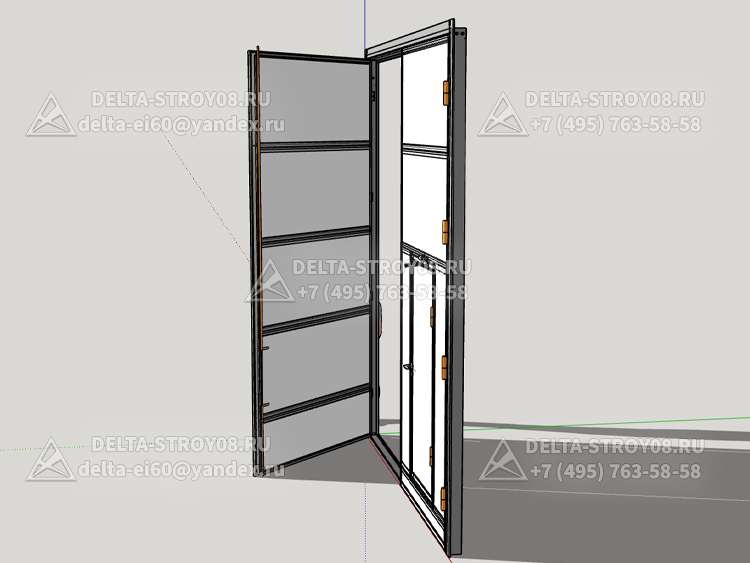

2.1. Силовой каркас и распределение нагрузок:
Установка калитки в полотно шириной 1,5 метра (исходя из двустворчатой системы) требует жесткого расчета на кручение, так как при проеме 3 метра калитка занимает значительную часть площади створки. Проектирование направлено на предотвращение деформации геометрии при распахивании.

• Материал каркаса: Замкнутый гнутый профиль (квадратная/прямоугольная труба) по ГОСТ 30245. Для пролета 3 метра базовое сечение несущих элементов принимается 60х40х2 мм, что обеспечивает запас прочности при парусности.
• Усиление зоны калитки: Поскольку ширина створки относительно невелика, врезка проема под калитку создает максимальную концентрацию напряжений в углах. Для исключения «скручивания» при порывах ветра обязательно применение Х-образных укосин из профиля 40х20 мм, завязанных в углы калиточного проема и внешние углы створки.
• Рама в целом: Для нивелирования нагрузки на опорные столбы при проеме 3 метра используются петли с увеличенным вылетом консоли (на базе усиленного подшипникового узла).

2.2. Заполнение (обшивка):
Выбор материала обшивки для 3-метровых ворот критичен с точки зрения веса: слишком тяжелая створка создаст избыточную нагрузку на петли и автоматику.

• Профилированный лист (профнастил):
• Марки: Рекомендуется НС35 или Н60 (высота гофры 35-60 мм). Использование Н75 для 3-метровых створок избыточно.
• Толщина: 0,5-0,7 мм. Оптимальный вес для ручного открывания при отключении автоматики.
• Покрытие: Цинк (140-275 г/м²) + полиэстер или ПВДФ.
• Сэндвич-панели (для терморегулируемых объектов):
• Наполнитель: PIR (пенополиизоцианурат) — λ = 0,021-0,023 Вт/(м·К). При толщине панели 40-60 мм ворота 3 метра получаются легче по удельному весу, чем с утеплителем из минваты, что предпочтительно для распашной конструкции.
• Толщина: от 40 мм до 100 мм (для северных регионов).
• Гладкий стальной лист (антивандальное исполнение):
• Толщина: 1,5-2,0 мм. Для ширины 3 метра толщина свыше 2 мм приводит к перегрузке петель и требует установки гидравлических приводов промышленного типа.

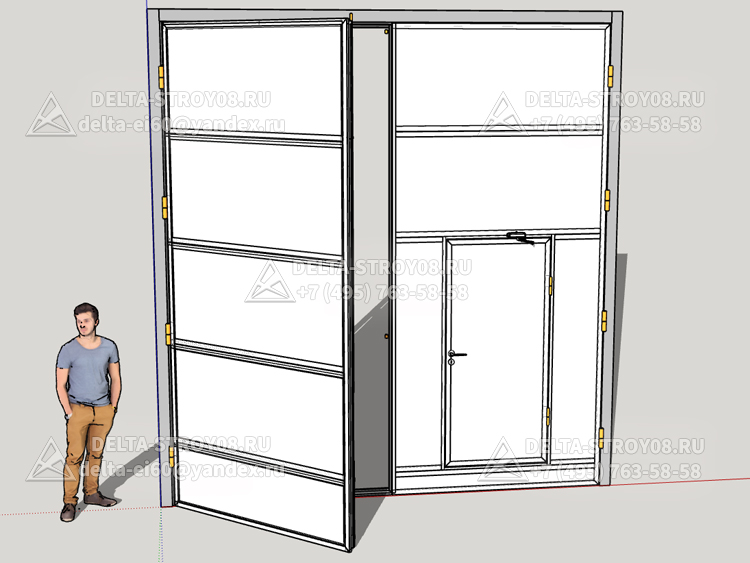

2.3. Калитка (проходной модуль):
В ограниченном пространстве створки шириной 1,5 метра калитка является самым нагруженным элементом.

• Каркас калитки: Жесткая рама из профиля 40х20х2 мм с промежуточным ребром жесткости посередине для исключения «хлопанья» при закрывании.
• Петли:
• Количество: минимум 3 шт. на калитку (скрытые или наружные).
• Тип: Регулируемые в трех плоскостях для точной подгонки геометрии в проеме.
• Нагрузочная способность: не менее 200 кг на узел (с запасом на обледенение).
• Запорная арматура:
• Замок: Врезной сувальдный (4 класс взломостойкости) с усиленной планкой.
• Уплотнение: Магнитный уплотнитель или контур EPDM по периметру.

3. Дополнительные опции (технические решения)

• Автоматизация:
• Приводы: Для проема 3 метра оптимальны линейные электроприводы с тяговым усилием не менее 2000 Н (для компенсации парусности).
• Энергоэффективность:
• Терморазрыв: Прокладка из PIR или ПВХ между внутренней и внешней обшивкой каркаса для исключения мостиков холода.

4. Области применения (отраслевая спецификация)

• Частное промышленное строительство: малые цеха, СТО на 2-3 поста.
• Коммунальное хозяйство: гаражи для спецтехники на 1 машину.
• Складская логистика: небольшие распределительные центры.
• Аграрный сектор: ремонтные мастерские, склады запчастей.
