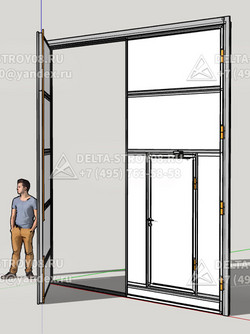

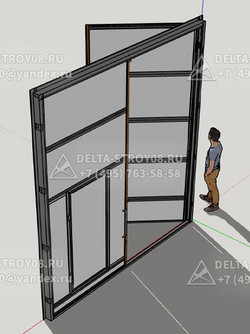

Распашные ворота 3 метра ВРМ для часовых заводов

1. Опорные столбы

• Тип установки: Входная группа (отдельно стоящие).
• Материал: Труба профильная 80x80 мм, стенка 3 мм.
• Фундамент: Бетонирование на глубину 1,5 метра (ниже глубины промерзания средней полосы) с бутованием щебнем. Оголовки столбов завариваются от попадания воды.

2. Петли и фурнитура

• Тип петель: Нерегулируемые усиленные гаражные петли (с шаром/подшипником скольжения).
• Количество: По 2 петли на каждую створку (сварные, усиленные).
• Особенность: Петли привариваются на заводе до покраски, с зазором 5-7 мм для свободного хода.

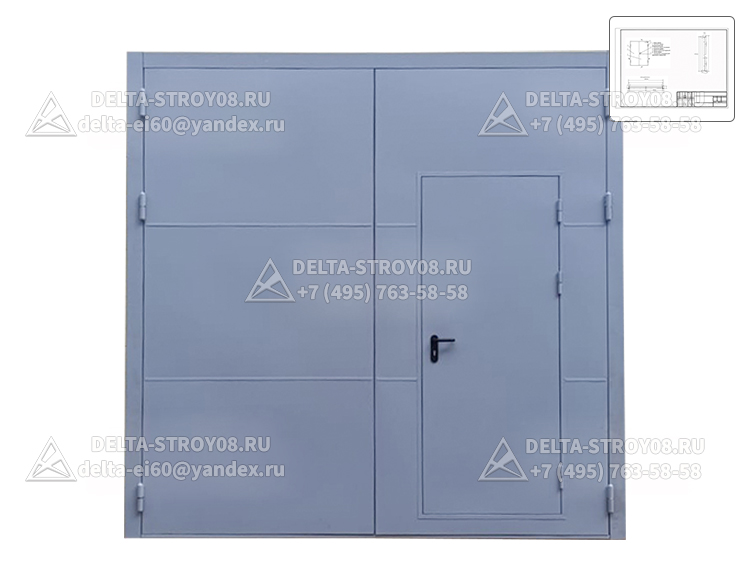

Распашные ворота с калиткой для проема 3 метра: Компактный въезд с полноценным доступом

При обустройстве проема шириной 3 метра (стандарт для частного дома, небольшого склада или СТО) владельцы часто сталкиваются с дилеммой: ставить узкую калитку рядом, сокращая проезд, или монтировать отдельную пешеходную конструкцию в другом месте фасада. Интегрированное решение — распашные ворота со встроенной калиткой — позволяет сохранить полную ширину проема (3 метра) для заезда техники, не занимая дополнительное место на участке. Одна несущая рама вместо двух независимых конструкций снижает расход материалов и упрощает обслуживание.

Конструктив: адаптация под 3-метровый проем

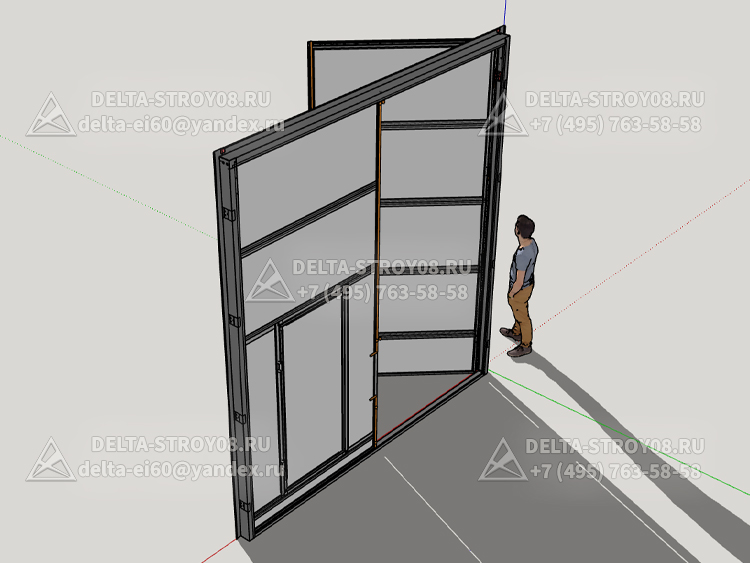

1. Каркас (основа):
Для ворот шириной 3 метра (две створки по 1,5 метра) нагрузка на раму и петли распределяется иначе, чем на больших промышленных воротах. Здесь критически важна жесткость именно зоны калитки, так как она занимает значительную часть створки.

• Профиль: Для каркаса применяется стальная профильная труба сечением 60х40х2 мм. Это обеспечивает необходимую жесткость на кручение без избыточного утяжеления конструкции (избыточный вес заставит петли быстро выходить из строя).
• Сварка: Производится в кондукторах, что критично для проема 3 метра — даже небольшое отклонение диагонали (допуск не более 2 мм) приведет к тому, что створки не сойдутся в центре или калитка перестанет закрываться.

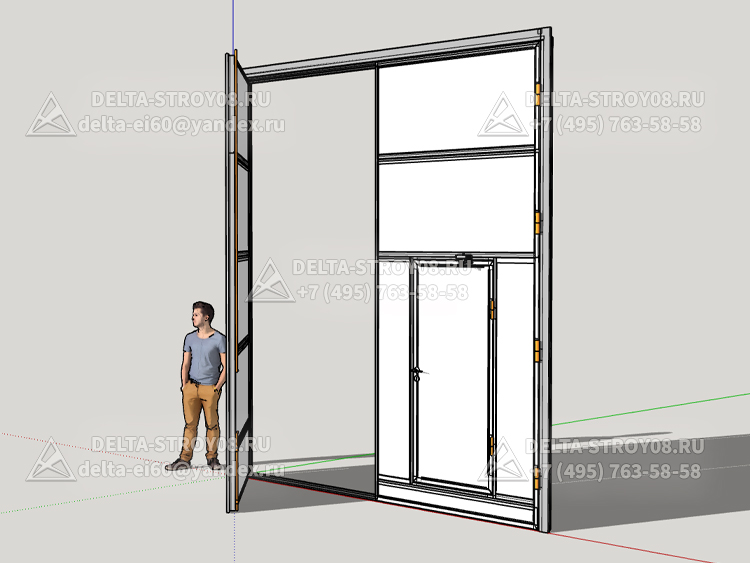

2. Калитка (встроенный модуль):
Поскольку ширина створки всего 1,5 метра, калитка врезается не по центру, а со смещением к столбу, чтобы сохранить жесткость внешнего угла.

• Усиление: Собственный каркас калитки выполняется из профиля 40х20х2 мм с обязательной диагональной укосиной (скрытой внутри обшивки), исключающей перекос при интенсивной эксплуатации.
• Петли: Для 3-метровых ворот рекомендуется установка 3-х петель на калитку (даже при стандартной высоте 2 метра) и не менее 4-х петель на каждую тяжелую створку ворот. Тип: усиленные, с опорными подшипниками и регулировкой по высоте.
• Замок: Оптимален врезной сувальдный механизм (4 класс) с ночным засовом, так как ригельные замки более устойчивы к перекосам, возможным при усадке 3-метровых створок.

3. Защита от коррозии:
Для распашных ворот 3 метра зона нижней обвязки наиболее уязвима (контакт с влагой, реагентами, снегом). Покрытие: двухкомпонентный грунт (эпоксидный или цинкосодержащий) + полимерно-порошковая краска по RAL. Толщина покрытия на ответственных узлах — не менее 100 мкм. Гарантия на покрытие — от 3 до 5 лет.

Дополнительные опции (для проема 3 метра)

• Автоматизация:
• Для створок шириной 1,5 метра подойдут линейные приводы с усилием 1800-2300 Н (этого достаточно для парусности профлиста).
• Электромеханический замок на калитку (открытие по картам или домофону) — актуально для СТО и офисов, встроенных в здание.
• Остекление:
• Врезка окон в калитку возможна, но не рекомендуется делать их шире 400 мм, чтобы не ослаблять каркас створки шириной 1,5 м. Материал — сотовый поликарбонат 6 мм (антивандальный).
• Уплотнители:
• Двойной контур магнитного уплотнителя по периметру калитки и створок (обязательно для теплых контуров или объектов у оживленных трасс).
• Противосъемные элементы:
• Установка штырей снизу и сверху активной створки — обязательно для 3-метровых ворот из-за высокой парусности при относительно небольшом весе.

Для кого это решение оптимально?

• Автомойки и шиномонтажи (где каждый метр фасада на счету).
• Небольшие производства и цеха (проезд вилочного погрузчика).
• Частные владения с высоким забором (экономия на отдельной калитке).
• Гаражи для спецтехники (коммунальные службы).
• Складские помещения с ограниченной шириной въезда.

Получите расчет стоимости под ваш проект

Для подготовки коммерческого предложения свяжитесь с нами. Укажите размеры проема (до 3 метров) и необходимые опции — мы рассчитаем стоимость в течение 1 рабочего дня.
