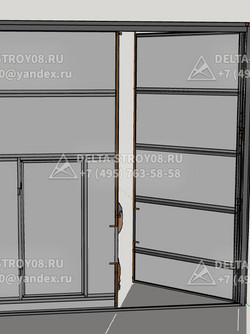

Распашные ворота 3 метра ВМТ для оптических производств

1. Запорные механизмы

• Основной запор: Комбинированный: мощная задвижка (шпингалет) снизу + навесной замок на проушины. Самое надежное и ремонтопригодное решение для улицы.
• Фиксаторы: Ответные планки (ловители) в грунт (бетонирование стаканов) для нижних шпингалетов.
• Ограничители открывания: Тросовые (цепочка в оплетке), фиксирующиеся за столбы.

2. Автоматика (опционально, под подготовку)

• Тип привода: Линейный электромеханический для распашных ворот (например, AN-Motors AS-2000 или аналоги по классу).
• Подготовка: Вывод кабеля ВВГ 3х1,5 (медный) в ПНД-гофре к месту установки приводов (левый и правый столб). Установка автомата защиты в щитке на 10А.
• Примечание: В данной комплектации ворота изготавливаются с учетом возможности легкой автоматизации в будущем.

3. Защита и покрытие

• Подготовка металла: Зачистка сварных швов, обезжиривание, грунтовка ГФ-021 (серая) в два слоя.
• Финишное покрытие: Порошково-полимерная окраска (горячая сушка в камере). Обеспечивает максимальную стойкость к царапинам и выцветанию.

Распашные ворота с интегрированной калиткой для проема 3 метра: Обоснование несущей способности

1. Введение: Инженерная задача сопряжения жесткости и функционала
Проектирование въездной группы шириной 3 метра с распашными воротами требует особого подхода к балансировке полотна. Врезка калитки в створку создает зону локального ослабления несущего каркаса. Классические отдельно стоящие решения для пешеходов здесь невозможны из-за дефицита линейных размеров, а попытка просто вырезать проем в готовой створке ведет к быстрому разрушению конструкции. Инженерное решение — изначальное проектирование комбинированной системы, где силовой каркас ворот 3 метра перераспределяет точечные нагрузки от калитки на весь периметр проема.

2. Конструктивный анализ и принцип работы

2.1. Силовой каркас и распределение нагрузок:
При ширине проема 3 метра соотношение сторон створки приближается к квадрату (если высота стандартная 2-2,5 м), что увеличивает жесткость на кручение, но требует особого внимания к месту примыкания калитки.

• Материал каркаса: Стальной замкнутый профиль повышенной прочности (09Г2С или аналог).
• Рекомендуемые сечения: Для створок шириной 3 метра (каждая по 1,5 м) применяется силовой каркас из профиля 80х40х3 мм. Это сечение позволяет компенсировать выборку металла под дверной проем.
• Усиление зоны калитки: Периметр проема калитки обваривается усиленной рамкой из того же профиля 80х40х3 мм. Для исключения скручивания полотна при циклических нагрузках (ветер, хлопанье) внутри створки монтируется вертикальная стойка-ригель, соединяющая нижнюю обвязку ворот с верхней обвязкой калитки, работая как силовой торсион.

2.2. Заполнение (обшивка):
Тип заполнения для 3-метровых ворот выбирается исходя из ветровой нагрузки района строительства.

• Профилированный лист (профнастил):
• Марки: Н60, Н75. Высокий гофр (от 60 мм) работает как дополнительное ребро жесткости, разгружая каркас.
• Толщина: 0,7-0,9 мм.
• Покрытие: пурал или ПВДФ (повышенная стойкость к выцветанию и коррозии).
• Сэндвич-панели (для терморегулируемых объектов):
• Наполнитель: Минеральная вата на основе базальтовых пород — λ = 0,038-0,042 Вт/(м·К), группа горючести НГ. Толщина панели для пролета 3 метра рекомендуется от 60 мм для сохранения геометрии.
• Особенность: Применяется замок Z-Lock для герметичности стыков.
• Гладкий стальной лист (антивандальное исполнение):
• Толщина: 2,0-3,0 мм. Лист приваривается к каркасу сплошным швом для создания монолитной конструкции (полностью сварные ворота).

2.3. Калитка (проходной модуль):
Рассматривается как усиленный узел, требующий собственного фундамента прочности.

• Каркас калитки: Изготавливается из профиля 60х40х2 мм с обязательной установкой диагональной распорки внутри дверного полотна.
• Петли:
• Количество: 4 шт. (так как высота калитки обычно превышает 2 метра).
• Тип: С опорными радиально-упорными подшипниками и возможностью регулировки по высоте (для компенсации усадки грунта под 3-метровыми воротами).
• Нагрузочная способность: не менее 400 кг на узел (обеспечивает работу даже при заклинивании нижней части льдом).
• Запорная арматура:
• Замок: Врезной сувальдный с блокировкой ригелей (противовзломные штыри).
• Ригели: Цилиндрические, диаметр штока 20 мм из нержавеющей стали.
• Уплотнение: Двухконтурное уплотнение из морозостойкой резины EPDM (рабочая температура до -60°С).

3. Дополнительные опции (технические решения)

• Автоматизация:
• Приводы: Линейные приводы с ходом штока, рассчитанным на открытие створки на 90°-110° при ширине 1,5 м.
• Системы безопасности:
• Фотоэлементы: Монтируются на высоте 600 мм и 100 мм от уровня земли для исключения ложных срабатываний при проходе животных.
• Энергоэффективность:
• Подогрев: Кабельный обогрев зоны притвора для 3-метровых ворот для борьбы с наледью.

4. Области применения (отраслевая спецификация)

• Промышленные объекты с высокой интенсивностью: цеха металлообработки, ремонтные депо.
• Логистика: склады с ежедневным пешеходным трафиком персонала.
• Инфраструктура: пожарные депо, гаражи МЧС (требования к быстрому доступу).
• Охраняемые территории: КПП, въезды на режимные объекты с контролем доступа.
