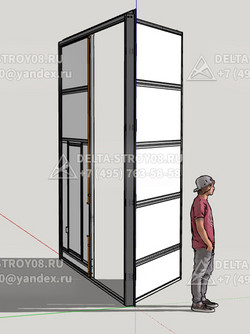

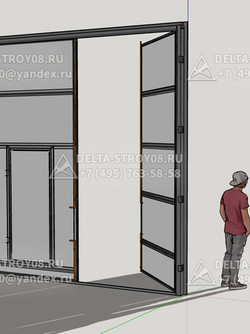

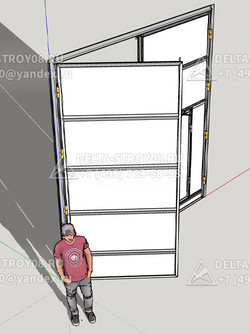

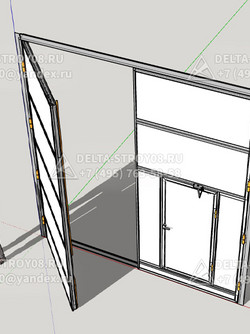

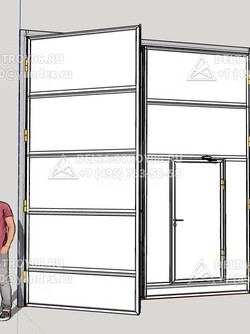

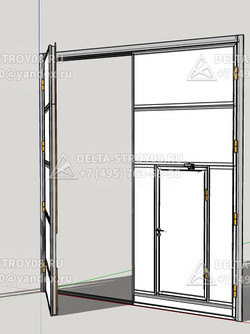

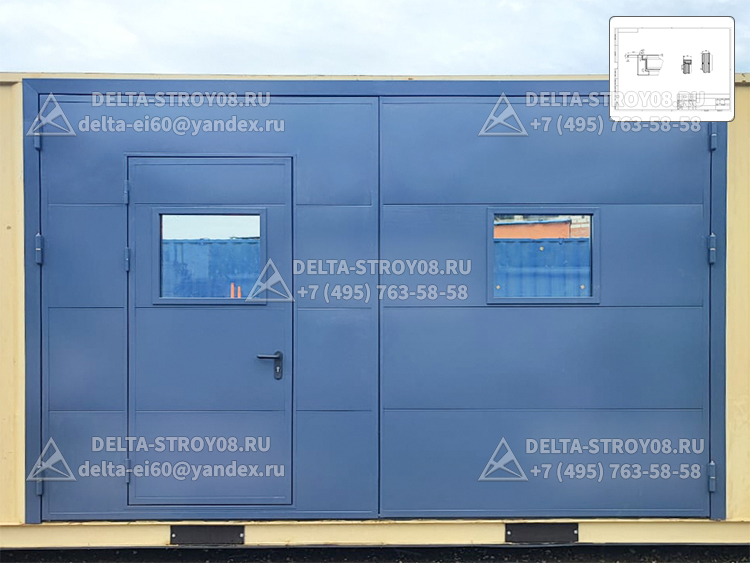

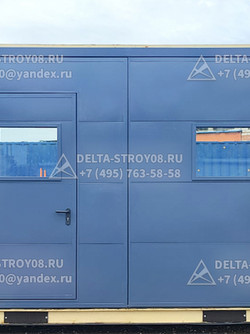

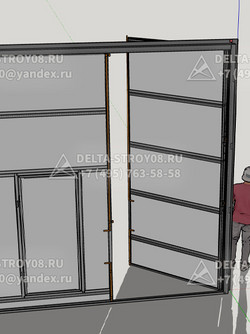

Распашные ворота 3 метра ВРМ для контейнерных перевозок

1. Геометрические параметры и конструкция

• Количество створок: 2.
• Ширина одной створки: 1 500 мм (1,5 м).
• Схема открывания: Наружу.
• Конструкция каркаса:
• Материал: Труба профильная (б/у допускается, если без сквозной коррозии, с зачисткой).
• Сечение рамы: 60x40 мм, стенка 2,5 мм (усиленная).
• Сечение внутренних ребер: 40x25 мм, стенка 2 мм.
• Форма: Прямоугольная, без диагональных раскосов (жесткость достигается за счет обшивки листом). Или раскосы только на запирающей створке.

2. Материал обшивки (заполнения)

• Тип: Лист металлический (гладкий) холоднокатаный.
• Толщина листа: 1,5 - 2,0 мм.
• Особенность: Глухая обшивка без зазоров (чтобы не было видно, что внутри, и сложнее было открыть монтировкой). Лист приваривается по периметру к каркасу (сплошной шов или прихватки с шагом 100-150 мм).
• Назначение: Максимальная защита от проникновения, устойчивость к ударам.

Распашные ворота 3 метра с калиткой: Интегрированная надежность для коммерческих объектов

Почему отдельная калитка рядом с 3-метровым проездом — это невыгодно?

Любой объект с интенсивным потоком людей и техники — будь то автомойка, склад или производственный цех — упирается в проблему логистики проема. Ставить отдельную калитку при ширине въезда 3 метра — значит либо "съедать" полезную ширину проезда, либо городить дополнительный проем в стене. Оба пути ведут к перерасходу бюджета и потере полезной площади фасада.

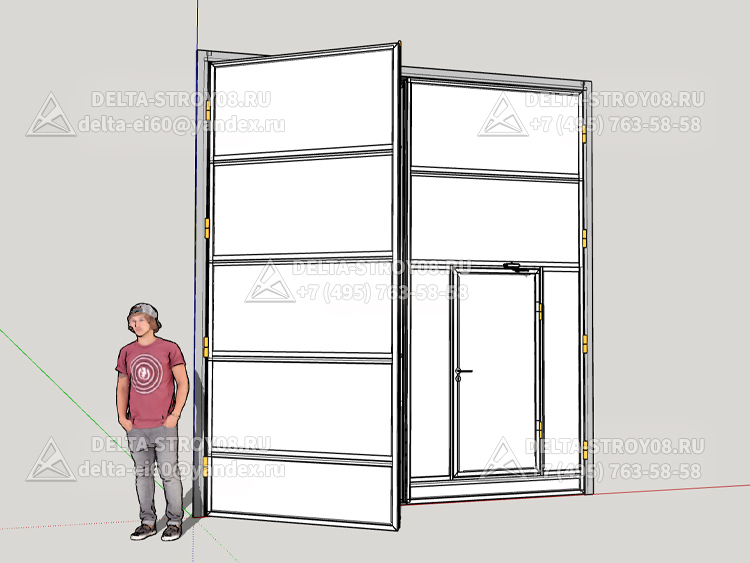

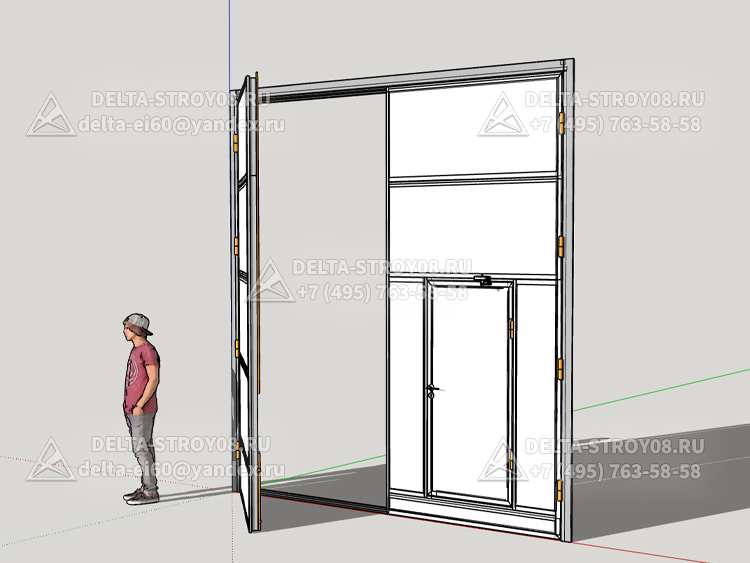

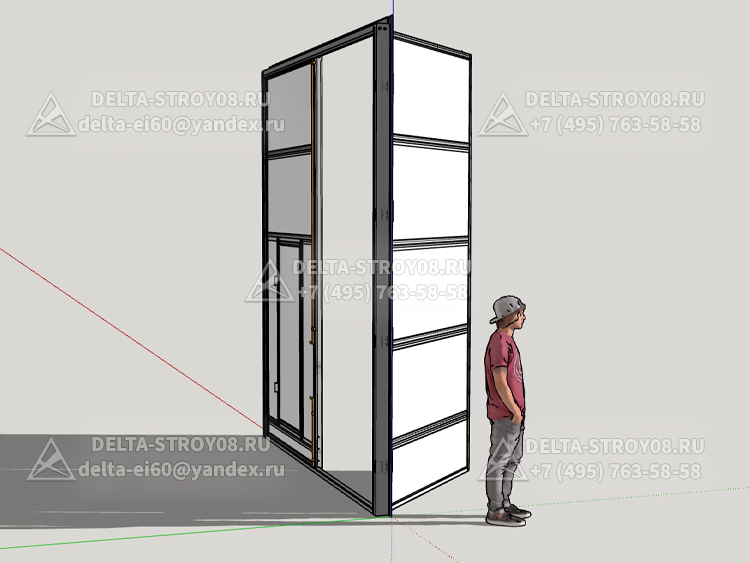

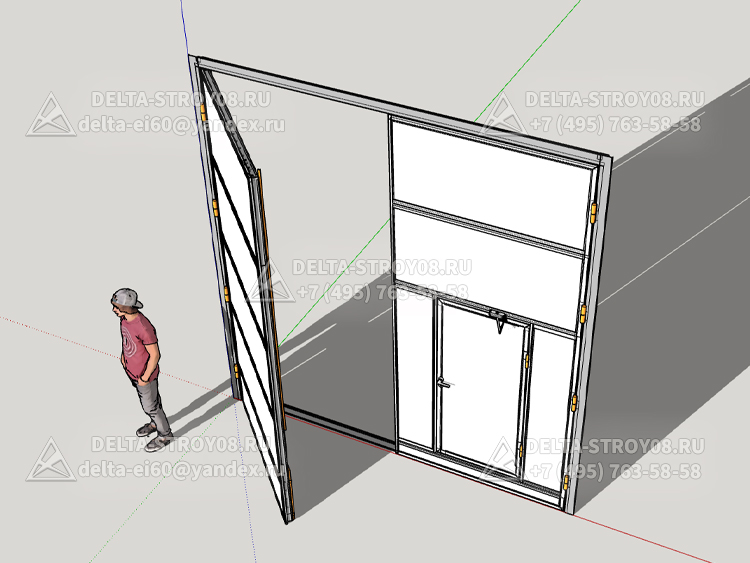

Инженерное решение — распашные ворота 3 метра с калиткой, интегрированной в силовую раму створки. Это не просто "дверь в воротах", а единый несущий модуль, рассчитанный на высокие циклические нагрузки.

Из чего это сделано? Технические детали для проема 3 метра

Каркас (Силовая основа):

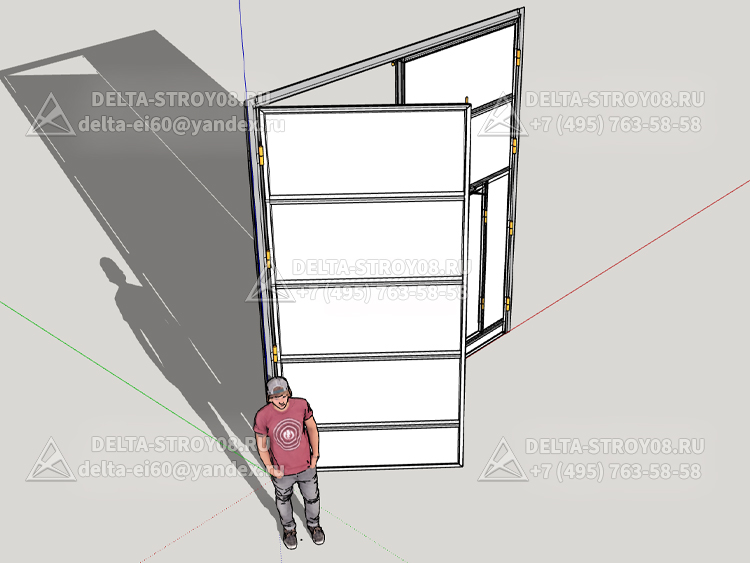

Для пролета 3 метра мы используем замкнутый стальной профиль сечением 80х40х3 мм для основных створок. Это дает трехкратный запас прочности на кручение, компенсируя вырез под калитку. Для обвязки самой калитки используется профиль 60х40х2 мм с обязательной установкой скрытого Х-образного усилителя внутри створки. Сварка роторная, в кондукторах — геометрия контролируется на каждом этапе.

Обшивка — под ваши эксплуатационные задачи:

• Профнастил Н60/Н75 (0,7 мм): Оптимален для неотапливаемых помещений. Высокий гофр работает как дополнительный силовой элемент.
• Сэндвич-панели PIR (толщина 40-100 мм): Для терморегулируемых объектов. Коэффициент теплопроводности 0,022 Вт/(м·К). Важно: каркас ворот 3 метра в этом исполнении обязательно имеет терморазрыв (прокладка из ПВХ или PIR между внутренним и внешним контуром), исключающий промерзание металла.
• Гладкий лист (2-3 мм): Для режимных объектов и зон с высокими требованиями к антивандальной защите. Полностью сварная конструкция.

Калитка (Проходной модуль):

• Каркас: Усиленный, с дополнительными ребрами жесткости, предотвращающими геометрическую деформацию при перепадах температур.
• Петли:
• На калитку: 4 петли (для высоты 2100 мм) с радиально-упорными подшипниками и возможностью регулировки в трех плоскостях.
• На ворота: 5 петель на каждую створку для равномерного распределения нагрузки массой до 200 кг.
• Нагрузочная способность узла: не менее 400 кг.
• Замок: Врезной сувальдный (4 класс взломостойкости) с броненированной накладкой и ночным засовом. Для интенсивного трафика возможна установка электромеханического замка.
• Уплотнитель: Двухконтурный магнитный уплотнитель по периметру калитки и створок из морозостойкой резины EPDM (рабочая температура до -60°С).

Что вы получаете в итоге?

✅ Эргономика проема 3 метра: Полное сохранение габаритов проезда для грузового транспорта при наличии отдельного пешеходного доступа.
✅ Энергоэффективность: Минимизация теплопотерь при пиковом пешеходном трафике. Открывание калитки площадью 1,6 м² вместо створки площадью 4,5 м² снижает расходы на отопление до 30%.
✅ Скорость доступа: Мгновенный проход без манипуляций с тяжелыми запорами ворот.
✅ Защита от взлома: Калитка, интегрированная в общий каркас, имеет усиленную притворную зону и защищена от снятия противосъемными штырями.

Какие бывают варианты исполнения?

• Распашные с калиткой: Стандарт для проема 3 метра. Калитка врезается в активную створку. Обязательно усиление зоны примыкания укосинами.
• Откатные консольные с калиткой: Для объектов с дефицитом места перед фасадом. Полотно с калиткой откатывается вдоль забора. Отсутствие нижнего рельса исключает примерзание.
• Секционные с калиткой: Для вертикального подъема. Калитка оснащается доводчиком и может использоваться при поднятых воротах.

Что важно учесть при заказе (Технический регламент)?

1. Замер проема: Обязательный выезд инженера для инструментального контроля геометрии проема (допуски по вертикали и горизонтали). При проеме 3 метра критично проверить опорные столбы на предмет отклонения от оси.
2. Выбор узлов навески: Расчет количества петель и их грузоподъемности зависит от фактического веса створок с калиткой и ветровой нагрузки (ветровой район).
3. Автоматизация:
• Для ворот: линейные или рычажные приводы с тяговым усилием от 2000 Н.
• Для калитки: электромагнитный или электромеханический замок в комплекте с доводчиком (для исключения хлопанья).

Как заказать?

Свяжитесь с нами. Инженер произведет замеры проема 3 метра, рассчитает силовую схему каркаса, подберет оптимальную комплектацию под ваши задачи. Полный цикл работ: от чертежа до монтажа и настройки автоматики.
