Распашные ворота 3 метра ВМТ для асфальтовых заводов

1. Опорные столбы

• Тип установки: Фундаментальные (силовые).
• Материал: Двутавр (балка) 20-го номера или сдвоенный швеллер (2x16), забетонированный в грунт. Либо мощная труба 120x120 мм (стенка 6-8 мм).
• Фундамент: Железобетонный монолитный столб глубиной заложения не менее 1,7-2,0 метра (ниже глубины промерзания + запас), с армированием каркасом (арматура 12-14 мм). Пятка бетонирования расширена книзу (для противодействия выдергиванию).
• Закладные: Если столбы кирпичные, в них замоноличиваются мощные швеллеры или закладные пластины толщиной 8-10 мм с выпуском под петли.

2. Петли и фурнитура

• Тип петель: Промышленные (гаражные) петли "под шар" (с шаровой опорой внутри) или на подшипниках качения.
• Размер петель: Диаметр не менее 30-40 мм (или 50 мм), стержень 20-25 мм.
• Количество: По 3 петли на каждую створку (обязательно), так как высота 3 метра и вес ворот большой.
• Смазка: Наличие пресс-масленок (тавотниц) в каждой петле для возможности периодической смазки без разбора ворот.

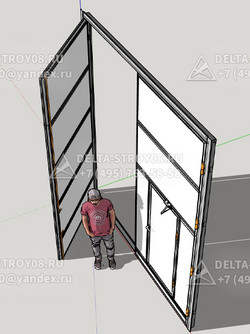

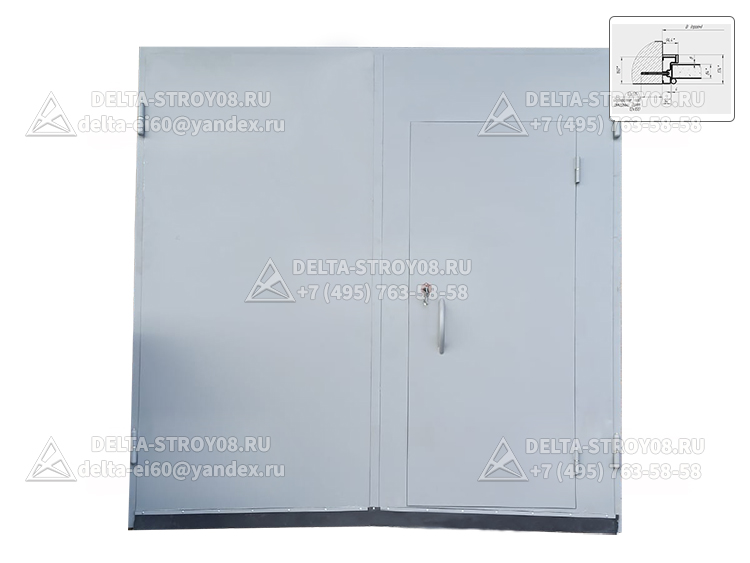

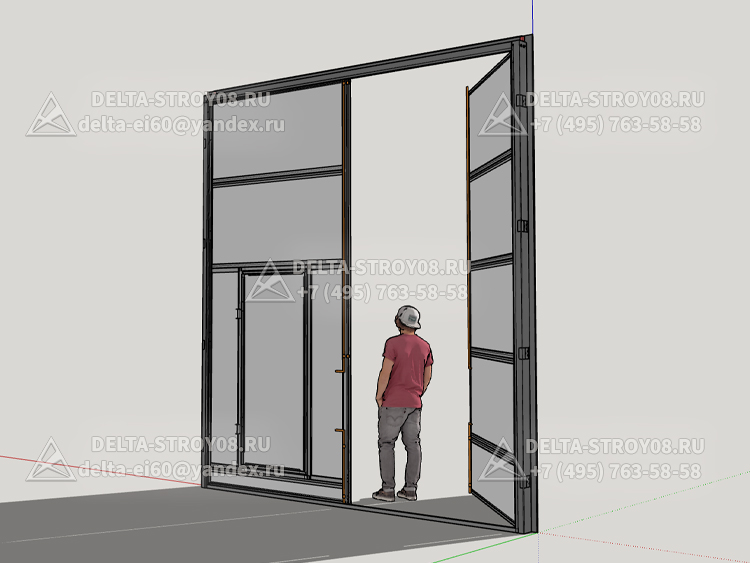

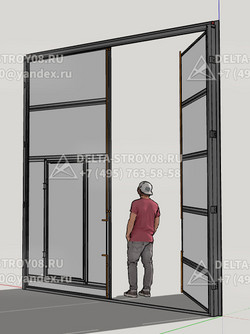

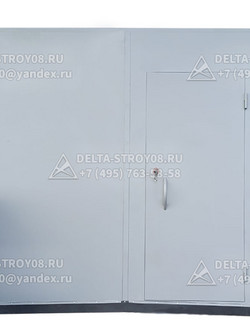

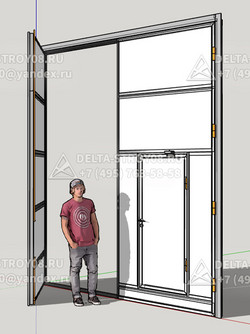

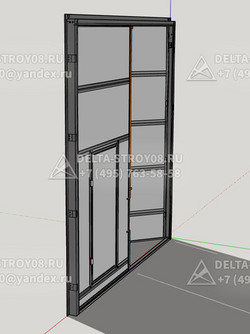

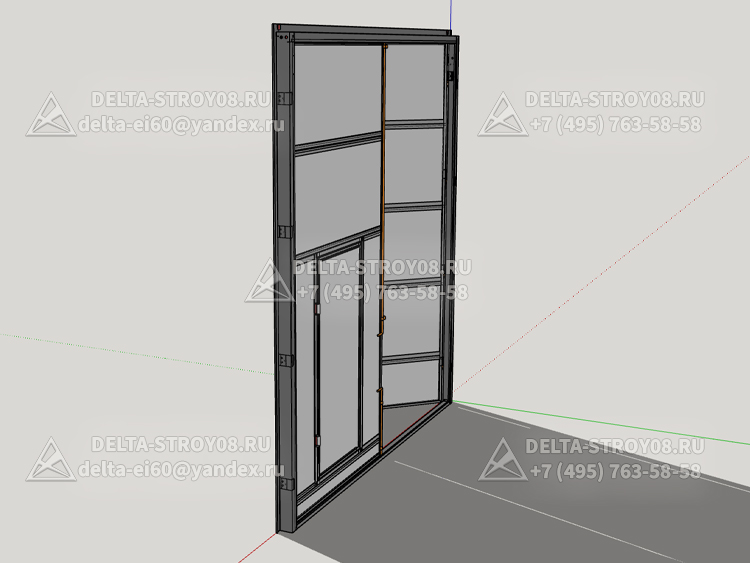

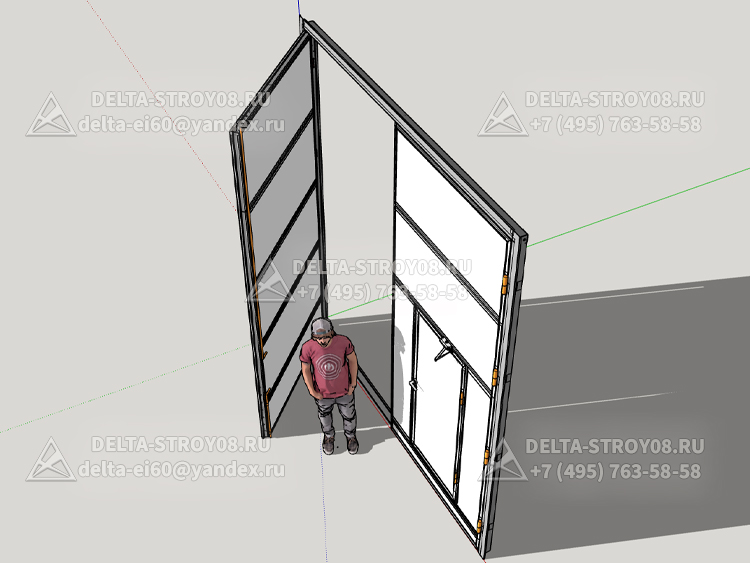

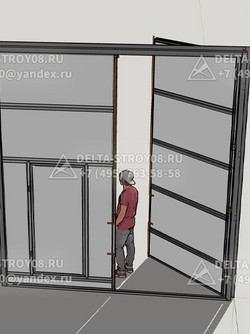

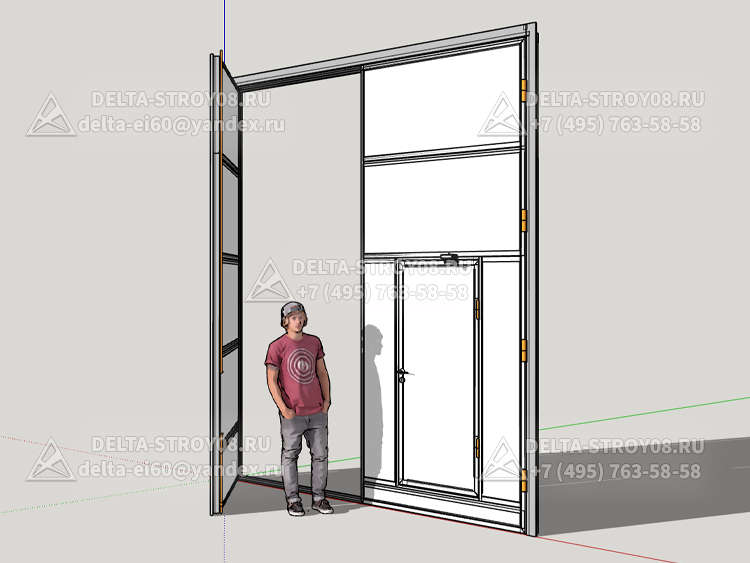

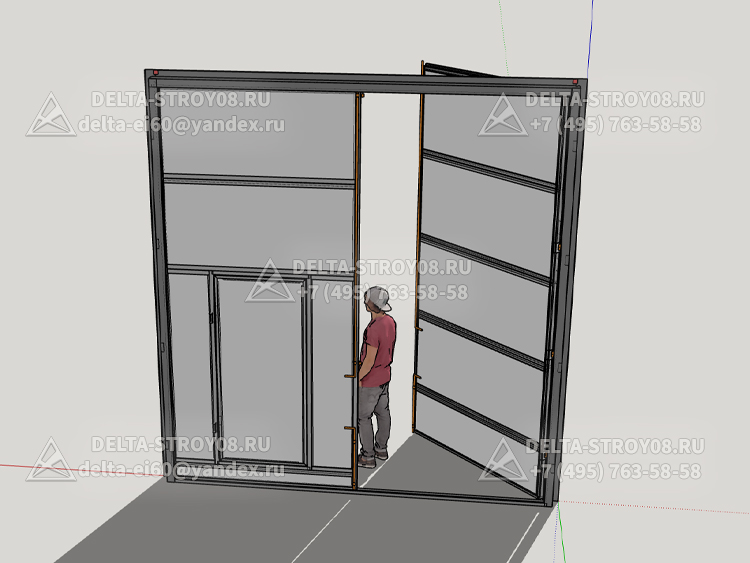

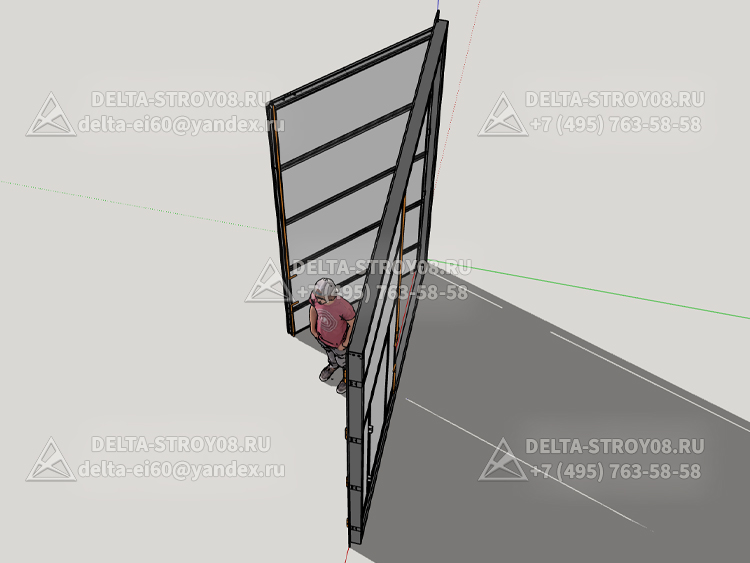

Распашные ворота 3 метра с интегрированной калиткой: Надежный периметр и точечный контроль доступа

Конструктивные особенности: инженерия безопасности для 3-метрового проема

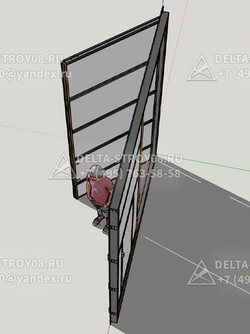

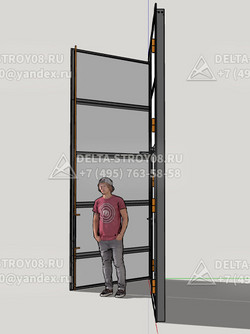

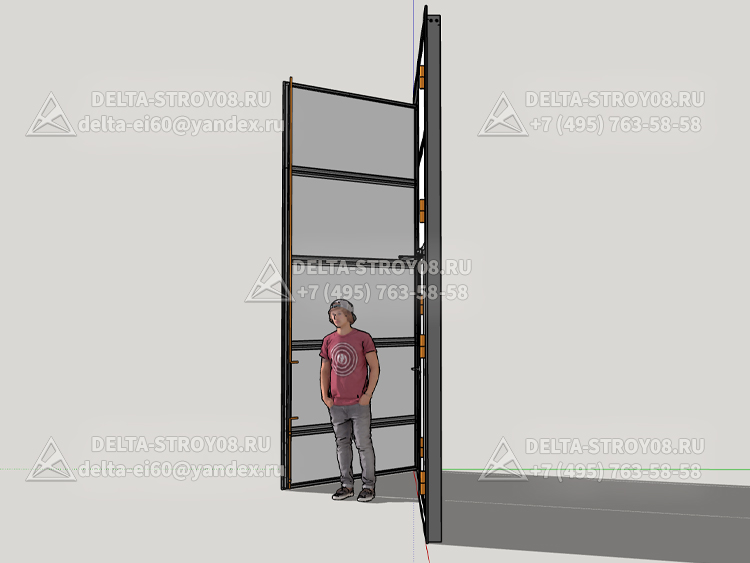

1. Монолитная силовая схема для створки 1,5 метра:
Калитка не приваривается к уже готовым воротам кустарным способом, а встраивается в каркас на этапе проектирования. Для проема шириной 3 метра это критически важно: створка шириной 1,5 метра, в которой вырезан проем под дверь, теряет до 40% исходной жесткости. Мы компенсируем это усилением: зона вокруг калитки обваривается дополнительным силовым поясом из того же профиля, а в углы проема закладываются Х-образные укосины. В результате дверь становится частью несущей рамы, а не «инородным телом». Отсутствие «слабого звена» на стыке — залог устойчивости к взлому и деформациям при попытках силового проникновения.

2. Спецификация материалов для проема 3 метра:

• Каркас: Стальной замкнутый профиль повышенной прочности. Для распашных ворот шириной 3 метра рекомендуемое сечение — 80х40х3 мм для внешнего контура створок и 60х40х2 мм для внутренней обвязки калитки. Это сечение выбрано из расчета ветровой нагрузки (до 5-го ветрового района) и веса обшивки.
• Обшивка: Выбор под задачи объекта:
• *Профилированный лист (Н60-Н75)* с полимерным покрытием — для холодных складов.
• Сэндвич-панели (сталь-PIR-сталь) толщиной 40-80 мм — для теплых контуров (панель работает как дополнительный демпфер шума и ударопрочный слой).
• *Гладкий стальной лист толщиной 2-3 мм* — для усиленной антивандальной защиты (автомойки, режимные объекты). В этом варианте створка получается полностью сварной, что исключает наличие съемных элементов.
• Покрытие: Горячий цинк (140-275 г/м²) + полимерная эмаль (каталог RAL). Стойкость к коррозии — не менее 10 лет в агрессивной среде.

3. Калитка: узел повышенной прочности для ежедневных нагрузок:

• Полотно калитки: Имеет собственные ребра жесткости — минимум одно горизонтальное и одно диагональное (скрытое внутри), предотвращающие «скручивание» при попытках взлома или механических нагрузках.
• Петлевая группа:
• Количество: минимум 3 петли на калитку (для высоты 2 метра), минимум 4-5 петель на каждую створку ворот. Это исключает провисание даже при намеренном воздействии.
• Тип: Усиленные, с опорными радиально-упорными подшипниками.
• Защита: Обязательное наличие противосъемных штырей — они блокируют снятие полотна с петель даже при срезании петель злоумышленниками.
• Запорная арматура:
• Замки: Высокой секретности (сувальдные 4 класса, цилиндровые с броненакладкой).
• Ригели: Вертикальные и горизонтальные засовы из калиброванной стали диаметром 16-20 мм, входящие в ответные отверстия в раме и пороге.
• Фиксаторы: Предусмотрены фиксаторы открытого положения, чтобы калитка не хлопала на ветру, создавая лишний шум и нагрузку.
• Уплотнение по периметру: Двухконтурное уплотнение EPDM (рабочая температура до -60°С) — защита от сквозняков, пыли, влаги и, что важно для безопасности, от проникновения запахов и газов.

Ключевые преимущества для службы безопасности и собственника

✅ Минимизация уязвимостей для проема 3 метра: Одна конструкция вместо двух означает вдвое меньше точек возможного взлома. Отсутствие зазора между гипотетической отдельно стоящей калиткой и воротами исключает попытки подкопа, прорезания или проникновения через негерметичный стык. Периметр становится непрерывным.

✅ Экономия на периметре: Не требуется установка отдельного опорного столба и фундамента под калитку (для проема 3 метра это особенно актуально, так как ставить дополнительный столб просто некуда). Высвобождаются средства на усиление других зон объекта.

✅ Контроль доступа без усложнения: В калитку легко интегрируются любые системы СКУД: электромеханические замки, считыватели карт, кодовые панели, домофоны. При этом вся проводка прокладывается внутри полости створки, защищенная от перекусывания и атмосферных воздействий.

✅ Сохранение микроклимата и чистоты: Герметичный притвор калитки и общий контур уплотнения ворот исключают потери тепла/холода при проходе персонала. Не нужно открывать массивные створки, выпуская драгоценные градусы или впуская уличную пыль.

✅ Эстетика и порядок: Единое дизайн-решение, отсутствие «лоскутности» на фасаде. Цвет и фактура обшивки калитки и ворот совпадают идеально, что важно для объектов с требованиями к корпоративному стилю.

Типология конструкций с калиткой для проема 3 метра

• Распашные ворота 3 метра с калиткой: Классический вариант. Калитка врезается в левую или правую створку. Требуют места перед фасадом для распахивания (минимум 3 метра).
• Откатные консольные ворота с калиткой: Калитка встраивается в полотно шириной 3 метра, которое откатывается вдоль стены. Отсутствие нижнего рельса исключает проблемы с намерзанием и блокировкой доступа. Калитка может открываться как наружу, так и вовнутрь.
• Подъемно-секционные ворота с калиткой: Калитка интегрируется в нижнюю часть секционного полотна и открывается независимо от подъема ворот. Актуально для проемов высотой от 2,5 метров.

Области применения

• Режимные объекты, КПП, охраняемые периметры с проемами 3 метра.
• Небольшие складские терминалы и логистические центры.
• Производственные цеха малого бизнеса (особенно с нормируемым микроклиматом).
• Автопарки и гаражи для спецтехники (коммунальные службы).
• Автомойки и СТО (удобный проход персонала при закрытых воротах).
• Частные владения с повышенными требованиями к безопасности.

Как заказать?

Свяжитесь с нами для расчета стоимости системы безопасности для вашего проема 3 метра. Инженер произведет замеры, учтет требования к взломостойкости и предложит оптимальную конфигурацию.
