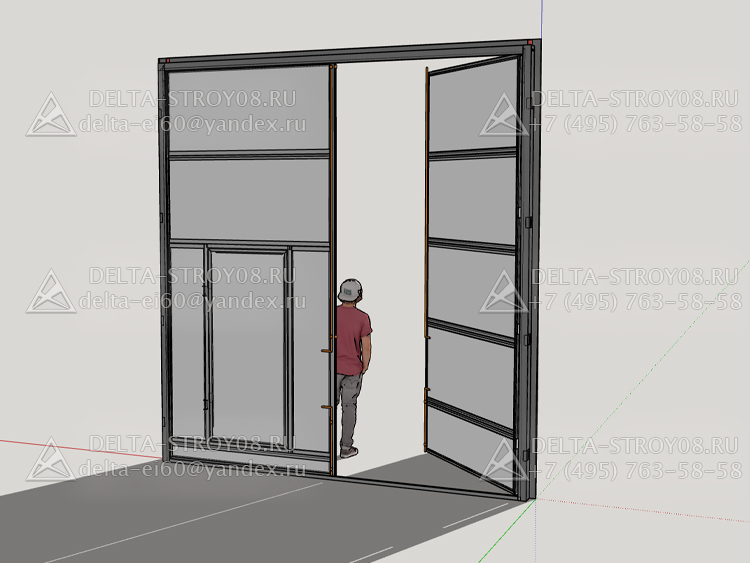

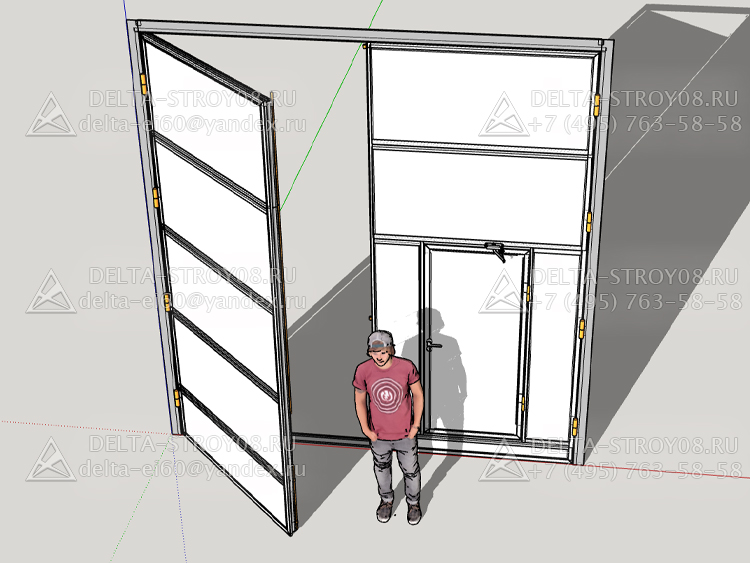

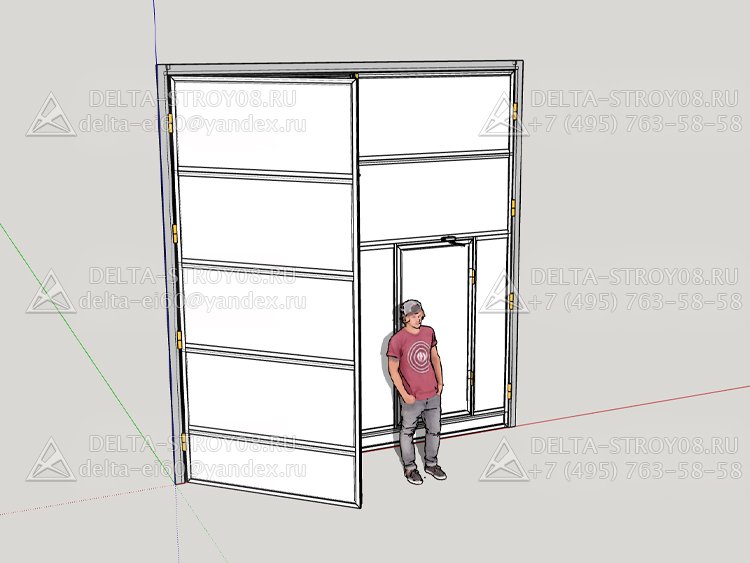

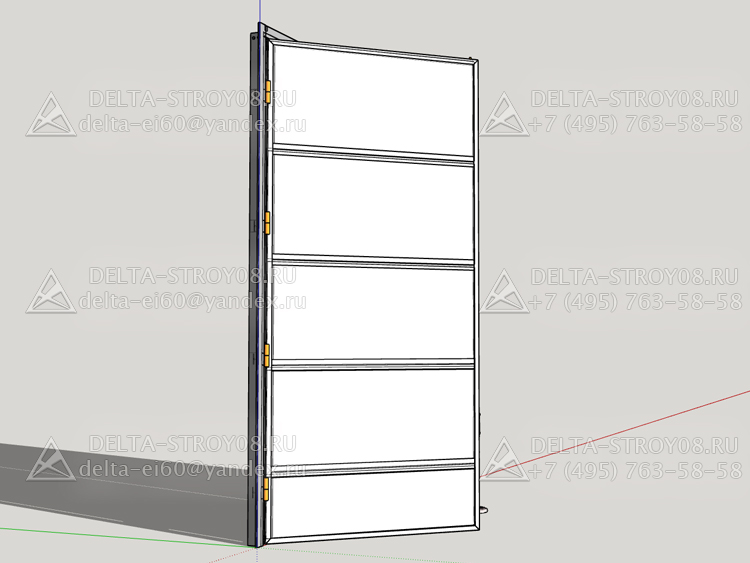

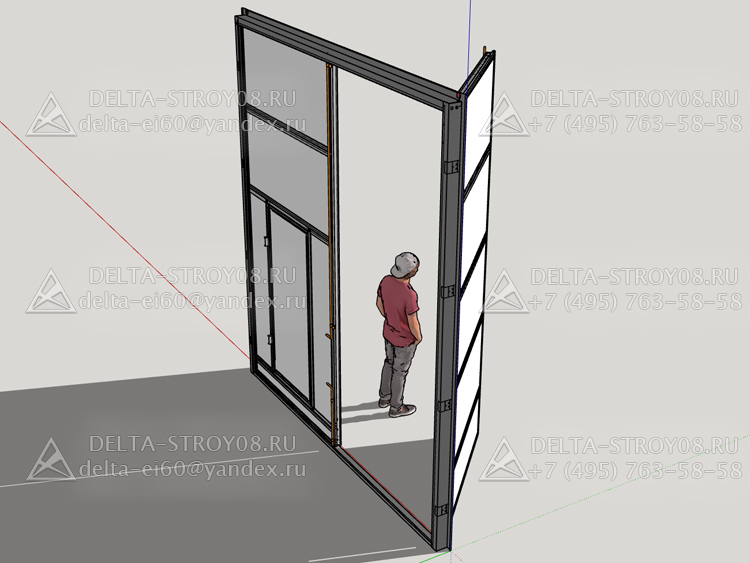

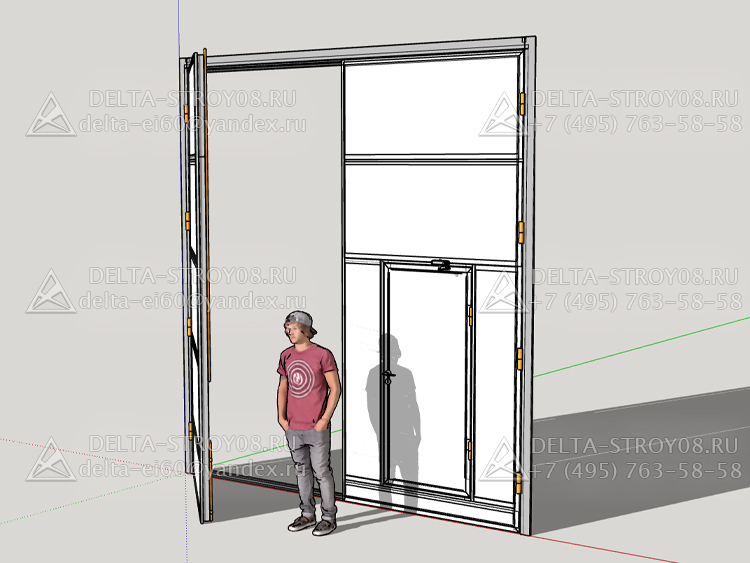

Распашные ворота 4 метра для павильонов телевизионных

Комплект фурнитуры:

• Петли (навесы): Регулируемые шариковые или усиленные цилиндрические, 3 шт. на створку.
• Упоры: Нижний (наземный) или верхний (ограничитель хода).
• Замки: Ригельный замок с накладкой или врезной.
• Задвижка (шпингалет): Внутренняя, для фиксации в закрытом состоянии.
• Регулировочные площадки: Для точного монтажа петель на столб.

Защита и отделка:

• Грунтовка: Антикоррозийная.
• Покрытие: Порошково-полимерная покраска по каталогу RAL. Альтернатива — молотковая эмаль.
• Уплотнители: По периметру для снижения шума и пыли (опция).

Распашные ворота: Технологии производства, узлы и специфика монтажа

Распашные ворота — это инженерное сооружение, надежность которого зависит не столько от сложности механизмов, сколько от точности расчетов, качества металлопроката и соблюдения технологии сварки. В отличие от роликовых систем, здесь нет компромиссов: несущая способность конструкции закладывается на этапе проектирования каркаса и выбора сечения трубы.

Мы предлагаем детально разобрать техническую составляющую, чтобы вы понимали, из чего складывается ресурс работы и как избежать деформаций при интенсивной эксплуатации.

1. Несущая способность и расчет каркаса

Основа долговечности — пространственная рама (каркас), которая воспринимает все эксплуатационные нагрузки: ветровые (парусность), весовые и инерционные (при работе автоматики).

• Сечение и толщина стенки:
• Для створок высотой до 2 м и шириной до 3 м (обшивка профлистом) — труба 60x40 мм со стенкой 2 мм.
• Для усиленных ворот (ковка, сплошной металл, высота более 2.5 м) — внешний контур 80x80 мм или 100x50 мм со стенкой 3-4 мм, внутренние ребра жесткости из трубы 40x20 мм.
• Геометрия: Сварка производится в кондукторах (стапелях). Контроль диагоналей обязателен: отклонение не должно превышать 2-3 мм на всю плоскость створки, иначе при установке автоматики возникнут перекосы и повышенный износ редукторов приводов.

2. Опорные столбы: Типы закладки и восприятие нагрузки

Столбы — это фундамент ворот. Ошибка в их монтаже сводит на нет прочность самого каркаса. Существует три типа конструкций:

1. Металлические столбы (забивные/бетонируемые): Используется труба диаметром 100-150 мм или профиль 100x100 мм. Глубина заделки в грунт должна быть не менее 1/3 высоты столба (минимум 1.2-1.5 метра) и обязательно ниже глубины промерзания грунта в вашем регионе.
2. Кирпичные/бетонные столбы: Требуют обязательной закладной детали — металлического сердечника (швеллер или несколько прутьев арматуры), к которому привариваются петли. Кладка сама по себе не держит динамические нагрузки от качающихся створок.
3. Винтовые сваи: Оптимальны для пучинистых грунтов. Лопасти сваи перераспределяют нагрузку и предотвращают выдавливание столба морозом.

3. Петлевая группа и фурнитура

Сварные петли — уязвимое место при точечной нагрузке. Мы используем усиленные петли с опорным подшипником (шариковой опорой) внутри.

• Типы петель:
• Регулируемые петли (трехсоставные): Позволяют смещать створку в вертикальной и горизонтальной плоскостях даже спустя годы эксплуатации.
• Скрытые петли: Используются в дизайнерских решениях, защищены от перекусывания, но требуют точной врезки в каркас.
• Материал: Оцинкованная сталь или нержавейка. Втулки скольжения изготавливаются из фторопласта (капролона) для исключения необходимости смазки и скрипа.
• Количество: Для створок длиной более 4 метров или массой свыше 300 кг рекомендуется установка третьей промежуточной петли для снятия напряжения с нижнего угла.

4. Автоматика: Выбор привода по усилию и интенсивности

Автоматика для распашных ворот — это не просто моторчик. Это электромеханический комплекс, который должен быть подобран с запасом прочности.

Критерии выбора привода:

• Интенсивность использования (Интенсивность включений в час):
• Для частного дома: до 20-30% (линейные приводы с червячной передачей).
• Для промышленных объектов (ЖК, базы): до 70-100% (рычажные приводы на масляной ванне с принудительным охлаждением).
• Тяговое усилие: Зависит от массы и ширины створки. Рассчитывается по формуле: Момент = Масса створки (кг) х Плечо приложения силы (ширина створки до оси крепления привода). Всегда берется запас 30-40%, так как зимой нагрузка возрастает из-за наледи и снега.
• Электромеханический или гидравлический:
• Электромеханические (линейные): Дешевле, быстрее, но имеют конечное число циклов срабатывания червячной пары.
• Гидравлические: Дороже, медленнее, но не имеют люфтов, работают плавно и рассчитаны на десятки тысяч циклов открываний без износа.

Качественные распашные ворота — это результат расчета нагрузок на опоры, правильного выбора сечения каркаса и совместимости автоматики с массой изделия. Мы гарантируем паспортную нагрузку на петли и полную балансировку створок, исключающую самопроизвольное открывание или закрывание на уклоне.
