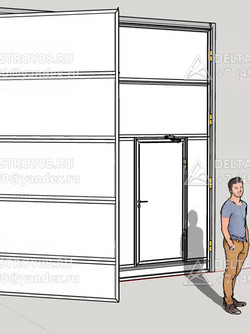

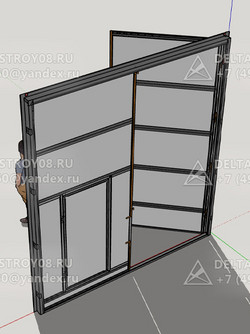

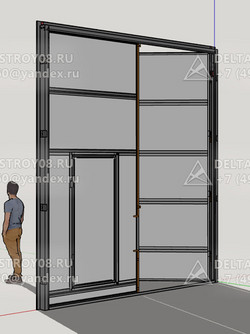

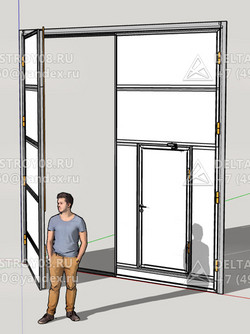

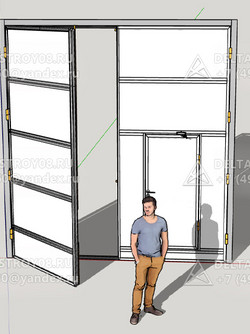

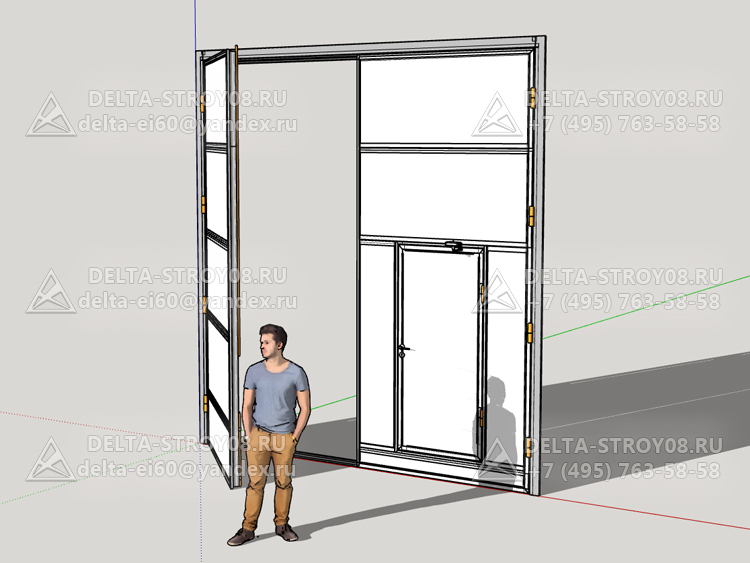

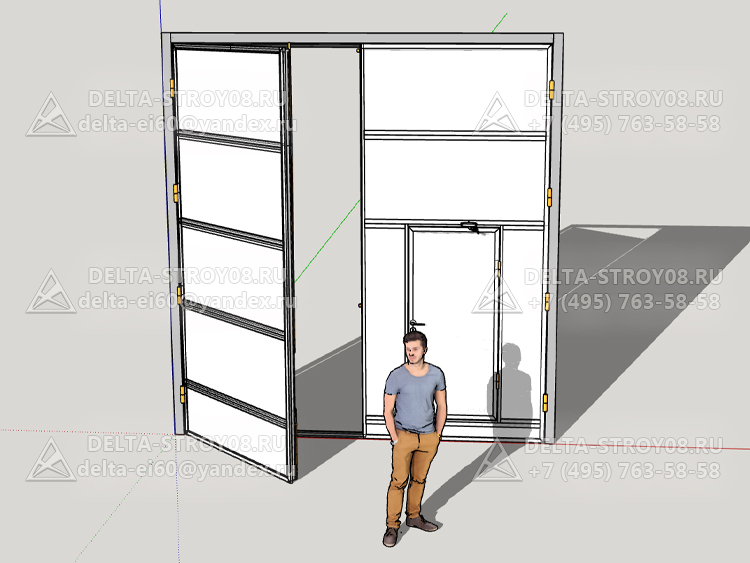

Распашные ворота 5 метров в павильоны выставочные РВМ

1. Конструкция полотна

• Тип каркаса: Сварной, пространственный, из профильной стальной трубы.
• Материал: Сталь, толщина стенки 2.0 мм.
• Размер трубы: Основная рама — 60x40 мм, внутренние ребра жесткости — 40x20 мм или 30x20 мм.

2. Силовая рама (закладная, каркас проема)

• Назначение: Жесткая основа для навески полотен, воспринимает весь вес и ветровую нагрузку.
• Материал: Профильная труба 80x80 мм, 100x100 мм с толщиной стенки от 3 мм.
• Установка: Закладная конструкция бетонируется в грунт или приваривается к столбам на глубину не менее 1.2 - 1.5 метра.

3. Петли (навесы)

• Тип: Регулируемые силовые шариковые петли (на опорных подшипниках).
• Количество: 3-4 шт. на каждую створку.
• Материал: Сталь, с защитным покрытием.
• Особенность: Должны выдерживать вес полотна без проседания, обеспечивать легкий ход.

Распашные ворота с проемом 5 метров: инженерное решение для широкого въезда

Конструкторское решение

1. Расчет несущей способности каркаса

Для пролета 5 метров мы применяем методику расчета жесткости с учетом коэффициента парусности. Длина каждой створки составляет 2500 мм, что является критической точкой, после которой стандартные решения теряют геометрическую стабильность.

Каркас створок:

• Вертикальные стойки и верхняя/нижняя обвязка: профильная труба 60х40х2 мм (горячекатаная)
• Внутренние ребра жесткости: труба 40х25х2 мм с шагом не более 500 мм.
• Диагональные раскосы: обязательный элемент при высоте створки более 2 метров. Располагаются от верхнего угла со стороны петель к нижнему углу со стороны замка. Это предотвращает "скручивание" створки под нагрузкой.

Допустимый прогиб: Расчетный прогиб створки при максимальной ветровой нагрузке не превышает 1/250 длины (менее 10 мм на створку), что соответствует строительным нормам.

2. Петлевая группа и узлы крепления

Стандартные петли для ворот 5 метров непригодны. Мы используем:

• Усиленные петли с эксцентриком (диаметр оси 25 мм, ширина карты 80-100 мм). Эксцентрик позволяет регулировать положение створки в двух плоскостях после сварки.
• Петли на опорных подшипниках качения — момент трения снижен до минимума, что критично при ручном открывании широких створок и снижает нагрузку на автоматику.
• Количество петель на створку: минимум 3 (при высоте до 2.5 м) или 4 (при высоте более 2.5 м). Это исключает точечные перегрузки.
• Защита от съема: В закрытом положении створка фиксируется в петлях специальным выступом, исключающим поддомкрачивание.

3. Опорные столбы

Ширина 5 метров создает значительный момент силы на опоры. Требования к столбам:

Металлические столбы:

• Профиль 100х100х4 мм или 120х120х4 мм.
• Глубина заделки: не менее 1/3 высоты столба + 200 мм, но не менее глубины промерзания.
• Бетонирование с армированием (арматура 12-14 мм, связанная в пространственный каркас).
• Оголовки: верхняя часть столба герметизируется от попадания воды.

Кирпичные/бетонные столбы:

• Обязательное наличие закладных пластин (минимум 3 по высоте) для приварки петель.
• Внутреннее армирование металлическим сердечником из трубы, связанное с фундаментом.
• Минимальное сечение кирпичного столба под ворота 5 м — 510х510 мм (2 кирпича).

Материалы и покрытие

Антикоррозионная защита

Металл проходит трехступенчатую обработку:

1. Дробеструйная очистка (удаление окалины, придание шероховатости для адгезии).
2. Химическое фосфатирование (нанесение конверсионного слоя).
3. Грунтование: грунт-эмаль по ржавчине (толщина сухого слоя 40-60 мкм) или двухкомпонентный эпоксидный грунт.

Финишное покрытие

• Порошково-полимерная окраска: толщина покрытия 80-120 мкм. Цвета по каталогу RAL (структурные или глянцевые). Обеспечивает твердость 2H по карандашной шкале и устойчивость к УФ до 5 лет без выгорания.
• Валиковая окраска: для нестандартных цветов или оперативного ремонта.

Техническая документация

При заказе вы получаете:

• Чертеж ворот с размерами и спецификацией.
• Схему расположения закладных (если столбы возводятся отдельно).
• Инструкцию по эксплуатации и гарантийный талон.
• Сертификаты на комплектующие (привод, замок).
